Un estudio reciente dirigido por el equipo del profesor Yao Xiao en la Wenzhou University revela cómo la reconstrucción superficial integrada con la ingeniería de defectos en masa puede superar varias limitaciones de estabilidad de larga data de los cátodos de óxido en capas de Na.
Utilizando una combinación de cálculos teóricos, espectroscopia de absorción de rayos X de sincrotrón, dispersión inelástica resonante de rayos X, microscopía electrónica de transmisión de barrido con corrección de aberración esférica, espectrometría de masas electroquímica operando y microscopía electrónica de barrido, los investigadores demostraron que la regulación de defectos en masa inducida por Y y una capa superficial reconstruida robusta pueden trabajar juntas para estabilizar tanto la química en masa como la interfacial.
La estrategia suprime la oxidación excesiva del oxígeno de la red y la formación de dímeros O-O, mejora el transporte de iones Na, reduce la disolución de metales de transición, alivia la tensión de la red y mejora la reversibilidad redox del oxígeno. El resultado es una mejora significativa en la cinética de reacción, la estabilidad del ciclo y el rendimiento electroquímico en cátodos de óxido en capas de Na de alto voltaje.
El trabajo, titulado “Surface Reconstruction-Integrated Bulk Defect Engineering Beyond Conventional Chemical Modulation for Na-Layered Oxide Cathodes,” fue publicado en Advanced Materials en 2026.
Por qué los cátodos de óxido en capas de Na necesitan una mejor estabilización
Los objetivos duales de reducir costos y extender la vida útil continúan impulsando el desarrollo de sistemas de almacenamiento de energía.
Las baterías de iones de sodio están atrayendo una atención creciente porque los recursos de sodio son abundantes y relativamente de bajo costo. Su mecanismo de funcionamiento también es similar al de las baterías de iones de litio, lo que las convierte en una vía prometedora para el almacenamiento de energía a gran escala.
Entre los materiales candidatos para cátodos, los óxidos en capas de metales de transición con la fórmula general O3-type NaTMO2 son particularmente atractivos debido a su capacidad teórica relativamente alta, síntesis sencilla y densidad de compactación relativamente alta.
Sin embargo, la desodación profunda a alto voltaje introduce una serie de problemas estructurales e interfaciales.
Estos pueden incluir transiciones de fase, migración de metales de transición, pérdida de oxígeno de la red y reacciones secundarias interfaciales. Juntos, estos procesos pueden resultar en colapso estructural, decaimiento de la capacidad, agrietamiento de partículas y pulverización.
Las estrategias convencionales como el recubrimiento superficial, el dopaje en masa y la regulación de vacantes de oxígeno pueden mejorar ciertos aspectos del comportamiento en masa, superficial o interfacial, pero sigue siendo difícil optimizar los tres simultáneamente.
Para abordar estos desafíos, el equipo del profesor Yao Xiao en la Wenzhou University llevó a cabo una investigación profunda utilizando microscopía electrónica de barrido CIQTEK como parte del flujo de trabajo de caracterización multiescala. Con O3-NaNi1/3Fe1/3Mn1/3O2 como cátodo modelo, los investigadores desarrollaron una estrategia de ingeniería de defectos en masa integrada con reconstrucción superficial para regular simultáneamente la estabilidad en masa, superficial e interfacial.
Al introducir una cantidad adecuada de Y en el material, los investigadores regularon la estructura electrónica local y la química de defectos.
El fuerte efecto de acoplamiento Y-O-TM, junto con la compensación de carga asociada con las vacantes de oxígeno, modula la estructura electrónica del orbital O 2p y suprime la oxidación excesiva del oxígeno de la red y la formación de dímeros O-O causados por la localización de carga.
Al mismo tiempo, la fase superficial reconstruida no solo mejora el transporte interfacial de iones Na, sino que también proporciona una barrera mecánicamente robusta que ayuda a suprimir las reacciones secundarias interfaciales y la disolución de metales de transición.
Como resultado, tanto la reversibilidad redox del oxígeno como la estabilidad de la coordinación local mejoran significativamente, lo que conduce a una mejor cinética electroquímica y eficiencia de transferencia de carga.
El equipo de investigación respaldó estas conclusiones utilizando cálculos teóricos, espectroscopia de absorción de rayos X de sincrotrón, dispersión inelástica resonante de rayos X, microscopía electrónica de transmisión de barrido con corrección de aberración esférica, espectrometría de masas electroquímica operando y otros métodos de caracterización avanzados. También se utilizó la microscopía electrónica de barrido de CIQTEK para proporcionar evidencia morfológica importante que respalda el análisis estructural.

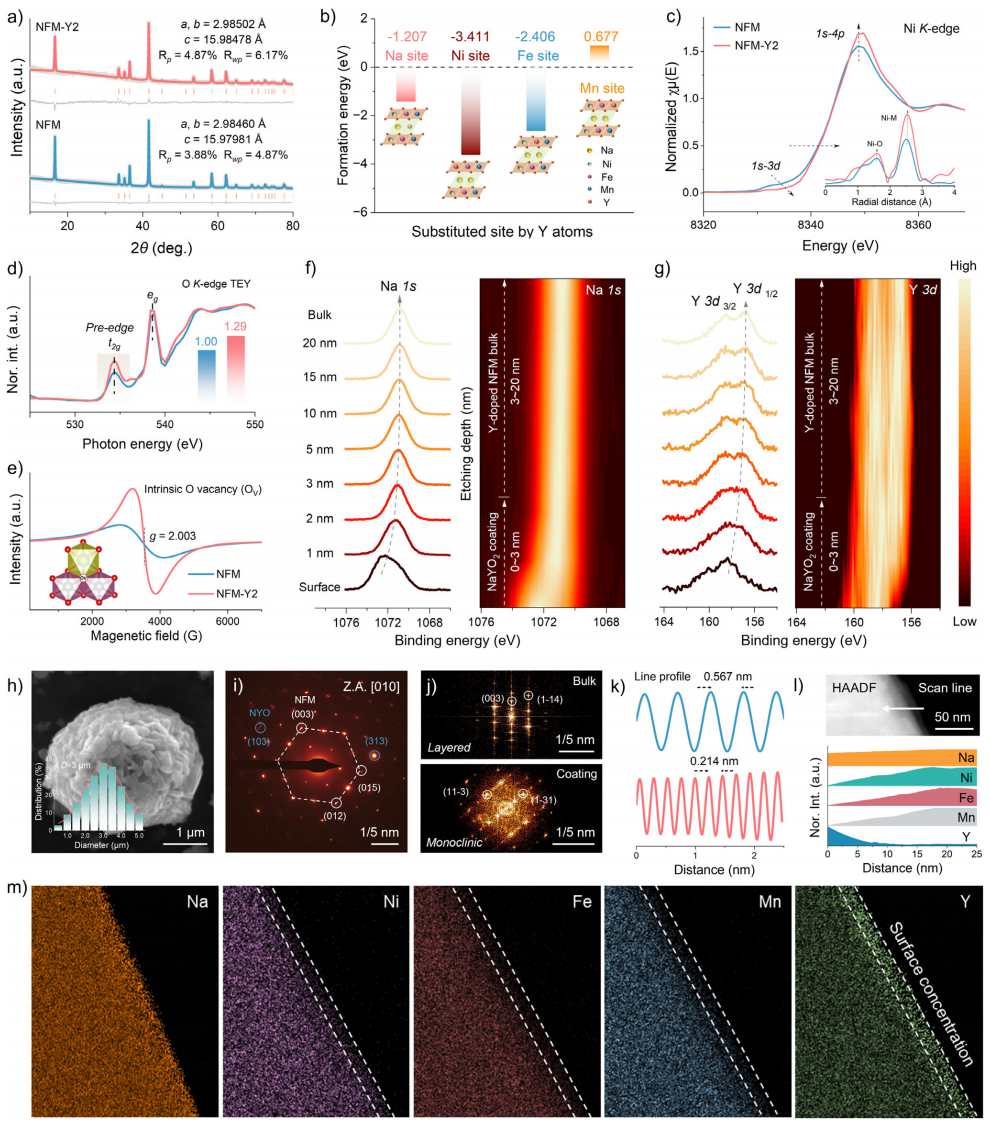

Figura 1. Caracterización estructural y composicional de los cátodos de óxido en capas de Na prístinos y modificados con Y.
Caracterización estructural y composicional
El primer grupo de resultados examina la estructura cristalina, los estados electrónicos, la distribución elemental y la morfología a multiescala de los materiales prístinos y modificados.
La difracción de rayos X en polvo y el refinamiento de Rietveld muestran que la muestra modificada conserva la estructura en capas O3 hexagonal, con solo características de difracción débiles asociadas con la modificación que contiene Y.
Los parámetros de red ligeramente expandidos indican que la modificación produce un efecto estructural medible sin destruir el marco general en capas.
La espectroscopia de absorción de rayos X en el borde K del Ni y las mediciones de la estructura fina de absorción de rayos X extendida transformada por Fourier demuestran además que la modificación cambia el entorno de coordinación local promedio mientras mejora la estabilidad del marco octaédrico de NiO6.
La espectroscopia de absorción de rayos X blandos en el borde K del O, junto con las mediciones de resonancia paramagnética electrónica, confirma una mayor concentración de vacantes de oxígeno en el material modificado.
La espectroscopia de fotoelectrones de rayos X duros con resolución de profundidad revela además la variación en los estados químicos de Na y Y desde la superficie hacia el interior.
Los resultados respaldan la presencia de un entorno de coordinación que contiene Y e indican que el Y participa en una estructura de coordinación local Y-O-TM.
La microscopía electrónica de barrido muestra que el cátodo modificado mantiene una morfología de partículas secundarias esféricas.
La difracción de electrones de área seleccionada y la microscopía electrónica de alta resolución revelan además que la muestra modificada contiene una capa de reconstrucción superficial mientras conserva la fase masiva en capas.
El mapeo elemental muestra una distribución relativamente uniforme de Ni, Fe y Mn a través de las partículas, mientras que el Y está enriquecido cerca de la superficie con un gradiente hacia el interior.
En conjunto, estas observaciones confirman una modificación exitosa tanto en las regiones masivas como en las superficiales.

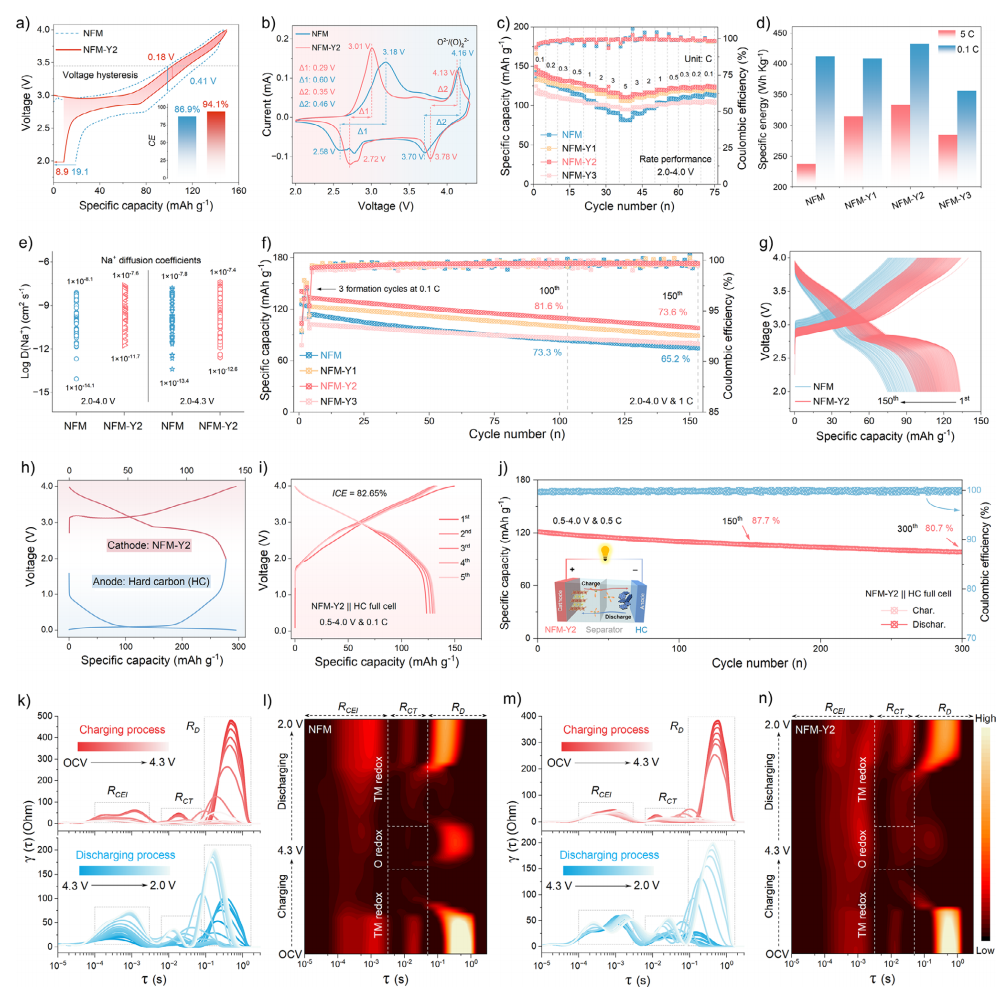

Figura 2. Rendimiento electroquímico y comportamiento cinético de los cátodos de óxido en capas de Na prístinos y modificados con Y.
Rendimiento electroquímico y cinética de reacción
Los datos electroquímicos demuestran una clara ventaja de rendimiento para el cátodo modificado.
Las curvas de carga-descarga galvanostática a 0.1 C muestran que el material prístino tiene una histéresis de voltaje pronunciada y una eficiencia culómbica inicial relativamente baja.
Por el contrario, la muestra modificada muestra una menor histéresis de carga-descarga y una eficiencia culómbica inicial de aproximadamente 94.1%, lo que indica una mejor reversibilidad de la reacción.
El análisis de capacidad diferencial muestra además que la muestra modificada tiene separaciones de picos de oxidación-reducción más pequeñas.
Esto indica una mejor reversibilidad redox y una cinética electroquímica más rápida.
Las mediciones del rendimiento de tasa de 2.0 a 4.0 V muestran que el material modificado mantiene una mayor capacidad de descarga a través de diferentes densidades de corriente.
Incluso a tasas altas, el cátodo modificado con Y conserva una clara ventaja de capacidad sobre el material prístino.
Los coeficientes de difusión de iones Na calculados indican que la muestra modificada exhibe una mejora de aproximadamente uno a dos órdenes de magnitud en la capacidad de difusión de iones de sodio.
Las pruebas de ciclismo a largo plazo también muestran que el cátodo modificado mantiene una mayor retención de capacidad, una mejor eficiencia energética y un perfil de voltaje más estable.
El cátodo modificado se combinó además con un ánodo de carbono duro para evaluar su potencial práctico en una configuración de celda completa.
Los resultados de la celda completa confirman un comportamiento de carga-descarga estable y un rendimiento de ciclismo extendido.
La espectroscopia de impedancia electroquímica operando resuelve la impedancia total en contribuciones de la interfase cátodo-electrolito, la resistencia de transferencia de carga y la resistencia de difusión masiva.
En comparación con el material prístino, el cátodo modificado muestra valores de impedancia más bajos y estables durante el ciclismo. Esto indica mejoras sustanciales en la estabilidad interfacial y el transporte de iones Na.

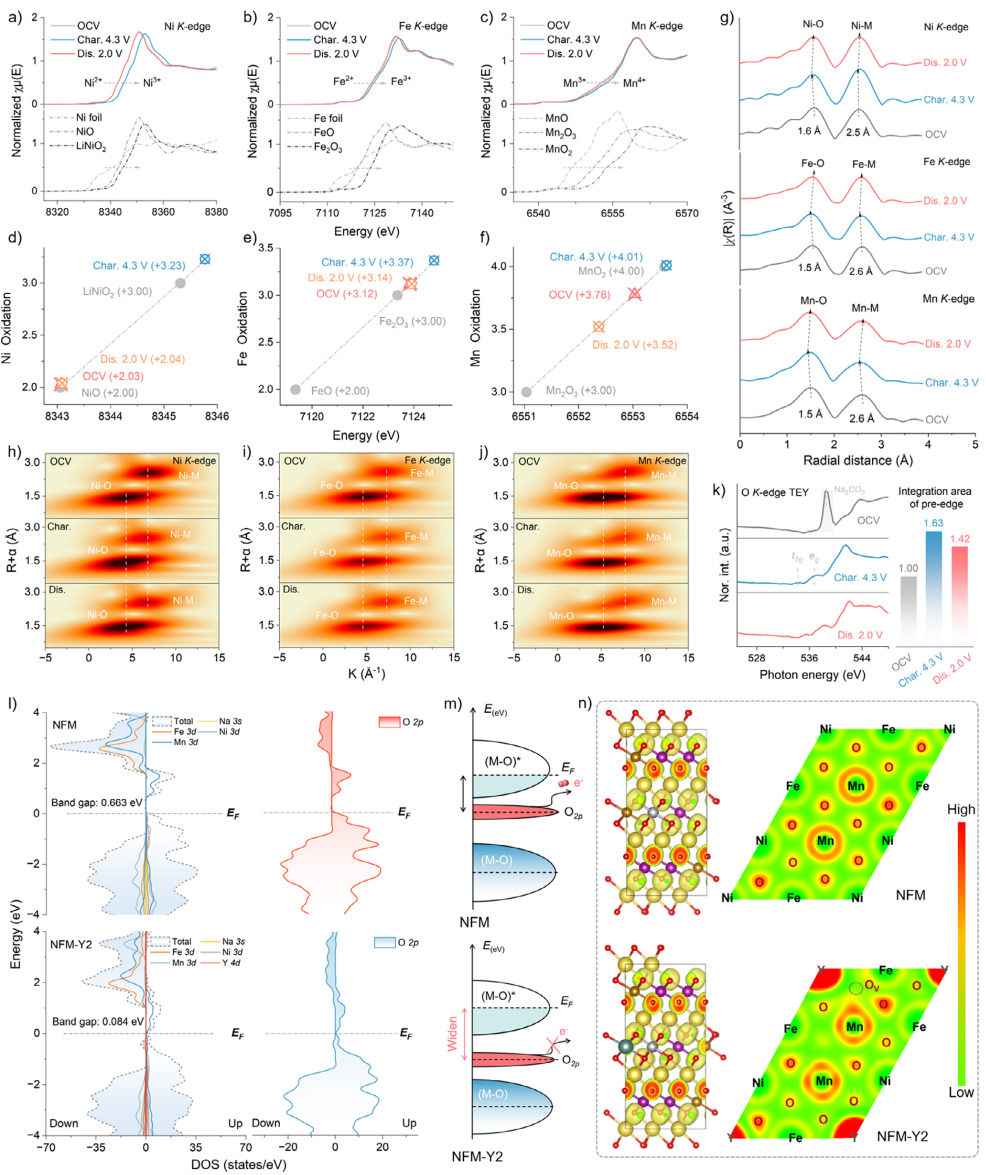

Figura 3. Mecanismo de compensación de carga y evolución de la estructura electrónica durante el ciclado electroquímico.
Compensación de carga y evolución de la estructura electrónica
Para comprender por qué el cátodo modificado muestra un mejor comportamiento electroquímico, los investigadores analizaron la compensación de carga y la evolución de la estructura electrónica mediante espectroscopia de emisión de rayos X no resonante, cálculos de densidad de estados y análisis de localización electrónica.
La espectroscopia de absorción de rayos X en el borde K de Ni, Fe y Mn, recopilada en diferentes estados de carga, proporciona información sobre el proceso redox de los metales de transición.
El análisis muestra que Ni2+/Ni3+/Ni4+ actúa como el principal centro de compensación de carga de metales de transición durante la carga y descarga.
El Fe y el Mn también participan en la redistribución de carga relacionada con el redox del oxígeno.
Es importante destacar que estos cambios siguen siendo reversibles después de la descarga.
Los resultados de EXAFS transformados por Fourier en el borde K de Ni, Fe y Mn, junto con los mapas de transformada de ondícula, indican que los octaedros TMO6 experimentan una contracción y expansión reversibles durante el ciclado sin colapso estructural permanente.
Las mediciones de absorción de rayos X blandos en el borde K del O en diferentes estados de carga demuestran además la participación reversible del oxígeno de la red en la compensación de carga.
Los cálculos de densidad de estados proyectada muestran que los estados 4d de Y amplían el ancho de banda electrónico y mejoran la conductividad electrónica.
Al mismo tiempo, la incorporación de Y regula la estructura electrónica 2p del O.
Las comparaciones de la termodinámica redox del oxígeno calculada muestran una clara diferencia entre los materiales prístinos y los modificados.
Los mapas de la función de localización electrónica indican además una mayor densidad electrónica alrededor de los átomos de oxígeno y una reducción de la localización electrónica tras la incorporación de Y. Estos efectos fortalecen el anclaje del oxígeno de la red y ayudan a suprimir la oxidación irreversible del oxígeno.
【

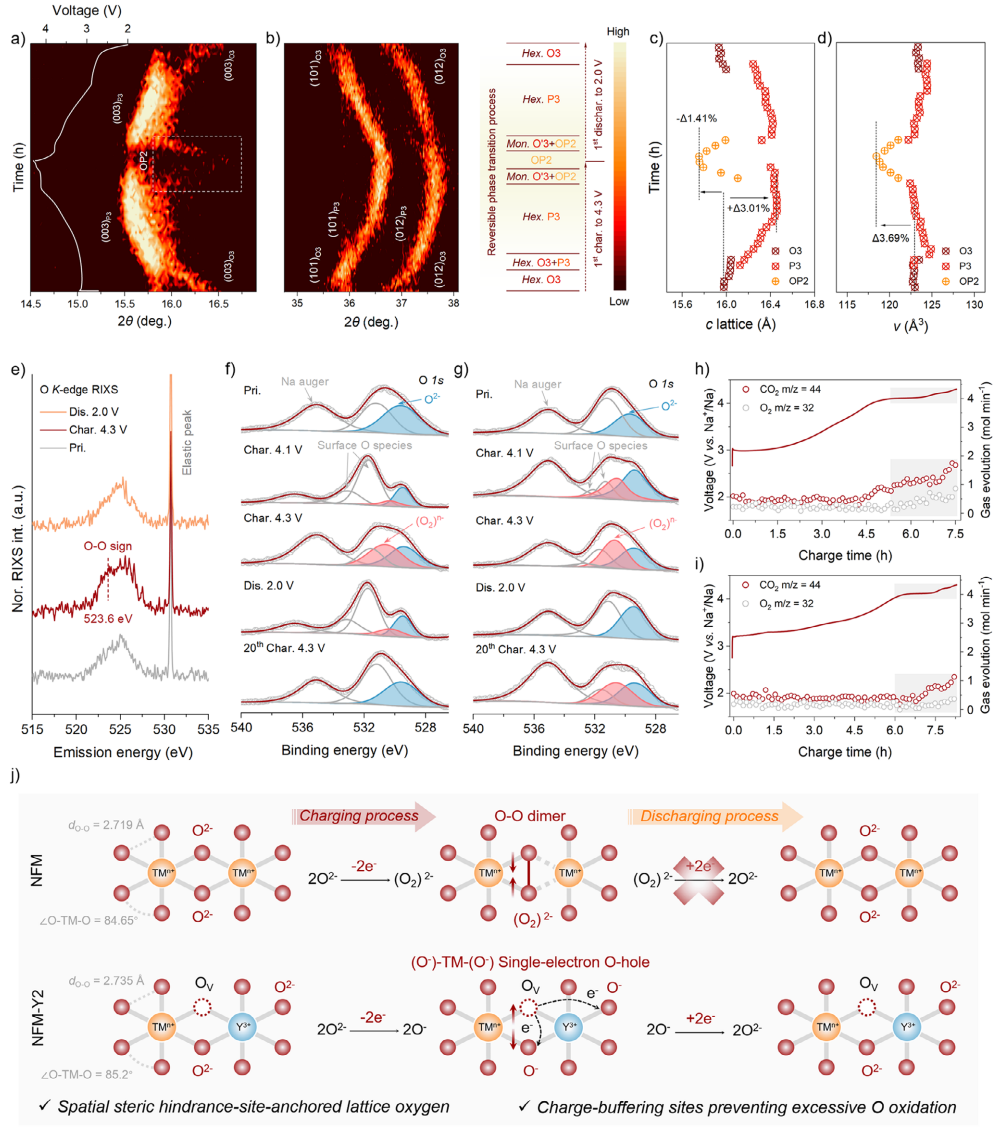

Figura 4. Evolución de la red y mecanismo redox del oxígeno aniónico durante la carga y descarga.
Evolución de la red y redox de oxígeno reversible
Se utilizaron difracción de rayos X operando, dispersión inelástica resonante de rayos X, espectroscopia fotoelectrónica de rayos X y espectrometría de masas electroquímica diferencial operando para revelar aún más la evolución de la fase y la reversibilidad del redox del oxígeno aniónico.
La XRD operando recopilada durante el primer ciclo de carga-descarga muestra una vía de evolución de fase más reversible para el cátodo modificado.
La variación simultánea de los parámetros de red del eje c y el volumen de la celda unitaria también muestra que el material modificado experimenta una expansión de red y un cambio de volumen sustancialmente menores durante el ciclado.
Esta reducción en la fluctuación estructural ayuda a aliviar el estrés de la red inducido por el ciclado.
Los resultados de RIXS en el borde K del O no resonante recopilados durante la carga a 4.3 V muestran que solo se genera una señal de oxígeno oxidado reversible.
No se observa ninguna liberación de O2 irreversible evidente.
Después de la descarga, la característica de oxígeno oxidado desaparece, lo que respalda la reversibilidad del proceso redox del oxígeno.
El material prístino se comporta de manera diferente.
Después de la descarga, las señales irreversibles relacionadas con el peróxido permanecen y se vuelven progresivamente más pronunciadas con el ciclado.
El material modificado, por el contrario, muestra la desaparición reversible de las especies de oxígeno oxidado y mantiene la actividad redox del oxígeno incluso después de un ciclado prolongado.
La espectrometría de masas electroquímica diferencial operando proporciona más evidencia.
El material prístino libera una cantidad significativa de CO2 y O2 en la región de alto voltaje.
La evolución de gas del cátodo modificado está claramente suprimida.
El mecanismo propuesto es que el material original acumula más fácilmente dímeros O-O irreversibles, lo que finalmente resulta en una pérdida permanente de oxígeno.
Por el contrario, el material modificado depende de la compensación de carga de las vacantes de oxígeno y de los efectos estéricos y electrónicos introducidos por Y para generar vacantes de oxígeno electrónicas más reversibles. Este entorno estructural suprime la formación de dímeros de oxígeno similares a peróxidos irreversibles.

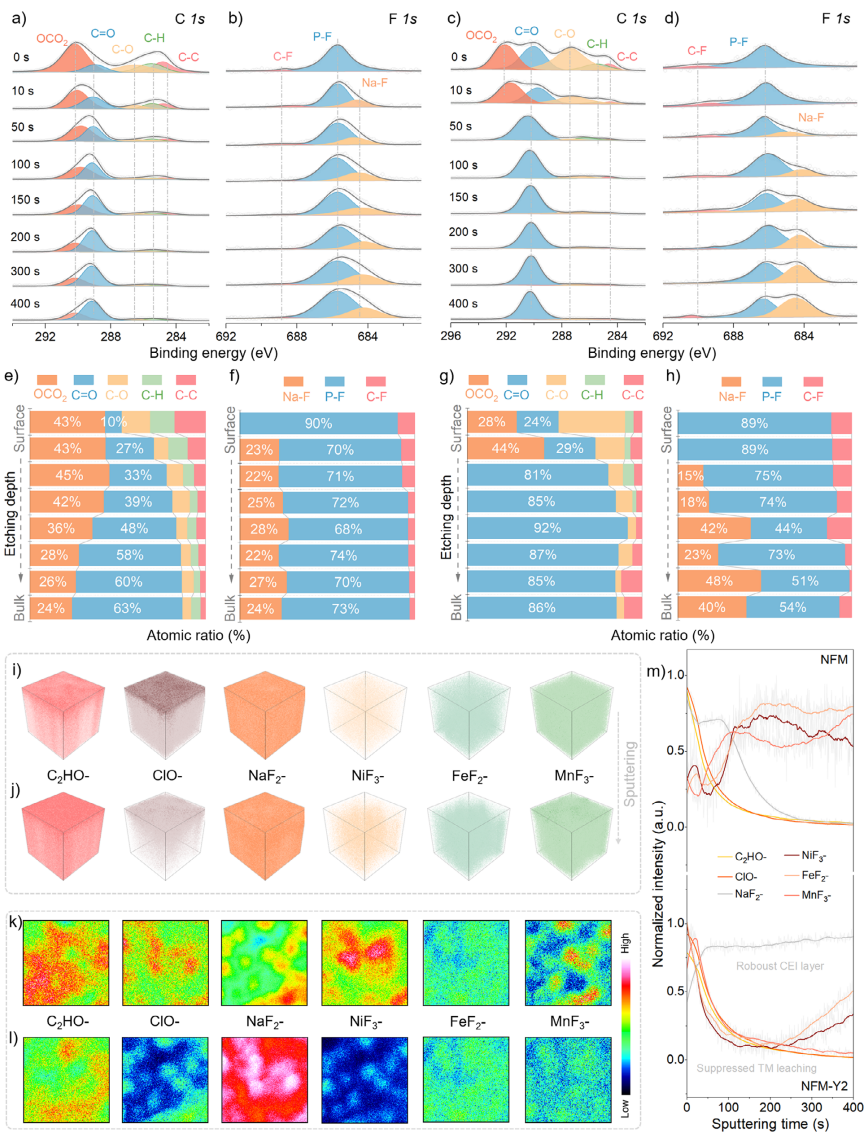

Figura 5. Evolución de la película interfacial y análisis de reacciones secundarias de cátodos originales y modificados.
Evolución de la película interfacial y supresión de reacciones secundarias
El estudio también investigó la interfaz cátodo-electrolito utilizando espectroscopia de fotoelectrones emitidos por rayos X con resolución de profundidad y espectrometría de masas de iones secundarios de tiempo de vuelo.
Después del ciclado, el cátodo original desarrolla una interfase relativamente gruesa e inestable.
La superficie contiene una alta proporción de productos de descomposición de electrolitos orgánicos e inorgánicos.
Estas especies penetran gradualmente hacia el interior de las partículas, lo que indica extensas reacciones secundarias interfaciales.
En contraste, el cátodo modificado desarrolla una capa interfacial rica en NaF más delgada y uniforme.
Esta interfaz más estable ayuda a suprimir la descomposición del electrolito y la disolución de metales de transición.
La espectrometría de masas de iones secundarios de tiempo de vuelo tridimensional y los mapas químicos bidimensionales muestran además que el material original acumula mayores cantidades de productos de descomposición de electrolitos y especies de metales de transición disueltas.
Algunas de estas especies migran hacia el interior de la partícula.
El cátodo modificado muestra señales significativamente más débiles de estos productos indeseables. El resultado demuestra que la superficie reconstruida mejora sustancialmente la estabilidad química interfacial.

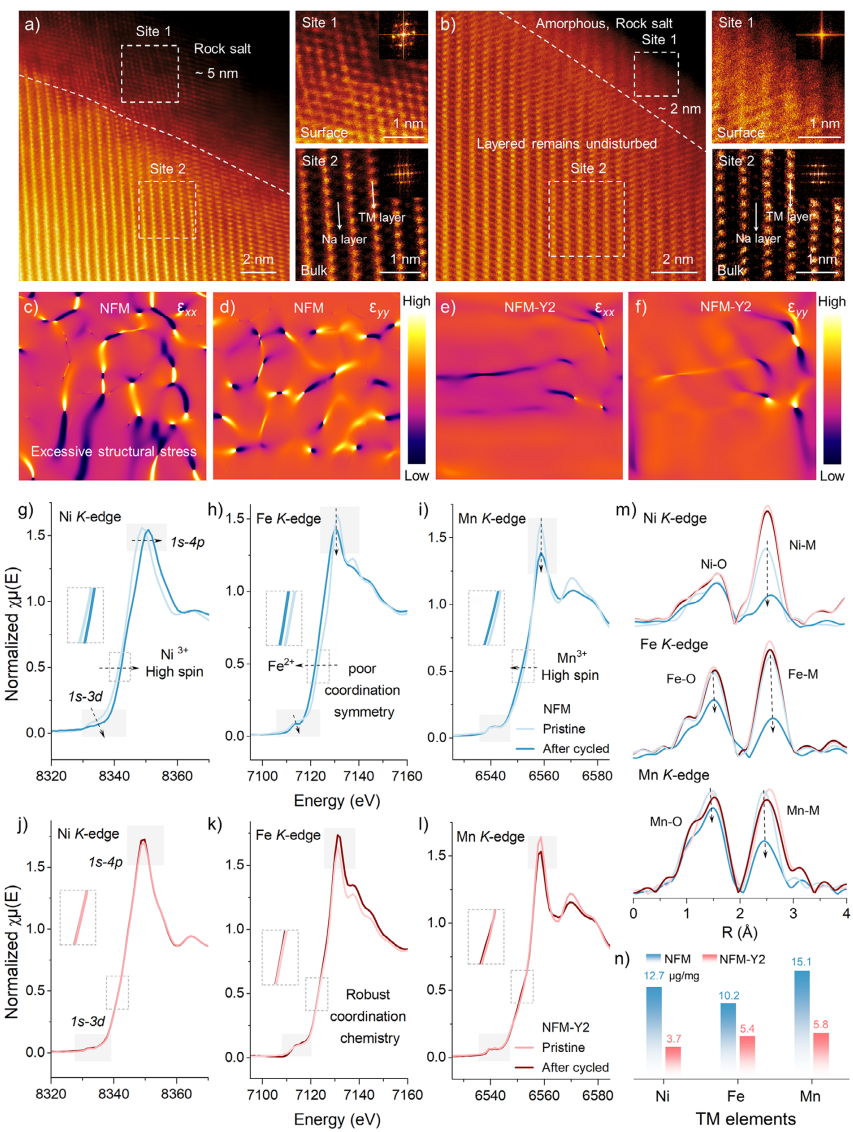

Figura 6. Evolución estructural, deformación de la red y coordinación de metales de transición después de un ciclado a largo plazo.
Evolución estructural después de un ciclado a largo plazo
La parte final del estudio se centra en cómo evolucionan los materiales originales y modificados después de un ciclado prolongado.
Se utilizaron microscopía electrónica de transmisión con corrección de aberración esférica, análisis de fase geométrica, espectroscopia de absorción de rayos X de sincrotrón y espectroscopia relacionada con el acoplamiento electrónico para sondear los cambios desde la escala atómica hasta la escala de partículas.
Después de 150 ciclos, el cátodo original desarrolla una capa de reconstrucción superficial similar a la sal de roca de aproximadamente 5 nm de espesor.
También se observan un gran número de dislocaciones y una pronunciada distorsión de la red dentro de las partículas.
El cátodo modificado, sin embargo, desarrolla solo una capa superficial amorfa de 2 nm aproximadamente.
Más importante aún, la estructura masiva en capas permanece altamente ordenada.
El análisis de fase geométrica revela una deformación de la red fuerte y altamente anisotrópica en el cátodo original.
El estrés se concentra cerca de los límites de grano.
El cátodo modificado muestra una distribución de deformación mucho más uniforme y una intensidad de deformación general significativamente menor.
Las mediciones de absorción de rayos X de sincrotrón recolectadas antes y después del ciclado muestran cambios irreversibles en la valencia de los metales de transición y la ruptura de la simetría de coordinación en el cátodo original.
Por el contrario, el material modificado muestra muy pocos cambios tanto en la forma como en la posición energética de los espectros de absorción.
El análisis de estructura fina de absorción de rayos X extendida transformada por Fourier confirma además que el TMO6la coordinación octaédrica permanece intacta en el cátodo modificado.
La cuantificación de metales de transición disueltos en el electrolito también muestra una disolución significativamente menor de Ni, Fe y Mn del material modificado. Estos resultados demuestran una mejora sustancial en la estabilidad estructural e interfacial.
Una estrategia multinivel más allá de la modificación química convencional
Este estudio presenta una estrategia coordinada basada en reconstrucción superficial e ingeniería de defectos en el volumen para superar múltiples limitaciones de los cátodos de óxido en capas de Na.
A diferencia de los enfoques convencionales que dependen principalmente de un único método de modificación química, la estrategia regula simultáneamente el volumen, la superficie y la interfaz.
Los resultados experimentales y teóricos combinados revelan tres mecanismos clave de estabilización.
Primero, una capa superficial reconstruida con enlaces más fuertes mejora la estabilidad interfacial y suprime la descomposición del electrolito y la disolución de metales de transición.
Segundo, la incorporación de Y y la ingeniería de vacantes de oxígeno regulan la coordinación local y la estructura electrónica O 2p, permitiendo una vía redox de oxígeno más reversible mientras se suprime la formación irreversible de dímeros O-O.
Tercero, la estructura modificada mejora el transporte de iones Na, reduce la deformación de la red y estabiliza el entorno de coordinación de los metales de transición durante el ciclado prolongado.
En conjunto, estos efectos mejoran significativamente la reversibilidad redox del oxígeno, la cinética de difusión de iones Na, la cinética de reacción electroquímica y la estabilidad estructural a largo plazo.
El cátodo de óxido en capas de Na resultante muestra una fuerte combinación de rendimiento electroquímico y cinética de reacción rápida, destacando su potencial para baterías de iones de sodio de alto voltaje prácticas.
En un sentido más amplio, el estudio establece un nuevo marco de diseño para cátodos de óxido en capas de próxima generación que combina reconstrucción superficial, ingeniería de defectos de red y regulación interfacial en lugar de depender de estrategias de modificación química aisladas.
Referencia
Z.-C. Jian, M. Yang, R. Li, et al.
“Surface Reconstruction-Integrated Bulk Defect Engineering Beyond Conventional Chemical Modulation for Na-Layered Oxide Cathodes.”
Advanced Materials (2026): e74313.
DOI: 10.1002/adma.74313
