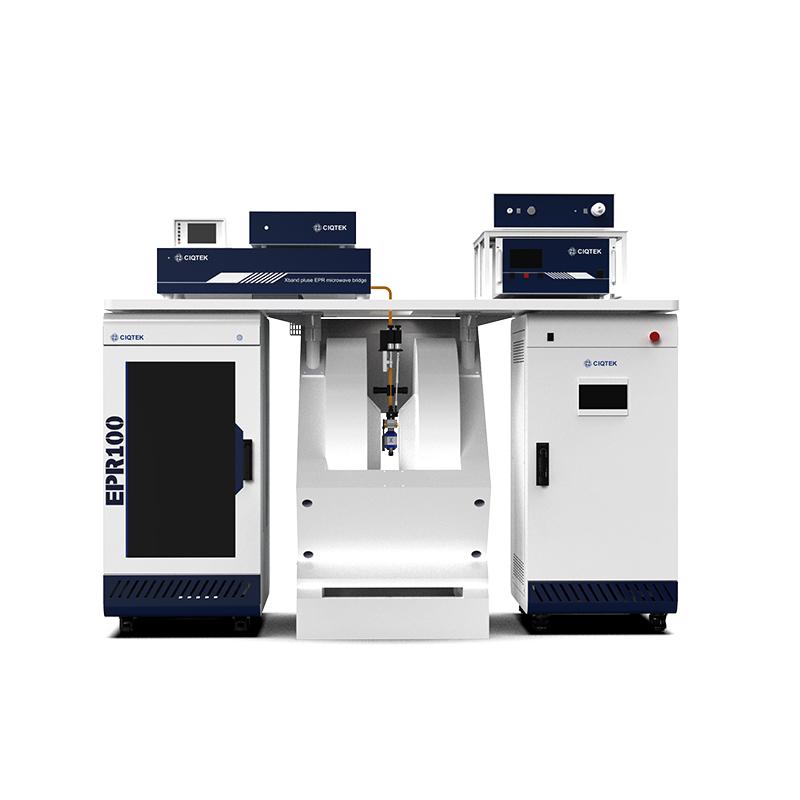

CIQTEK X PULSO BAND PULSO ELECTRÓN DE ELEMAGNÉTICO (EPR o ESR) Espectroscopía EPR100 EPR100 admite las funciones EPR de ondas continuas y EPR de pulso Además de soportar experimentos EPR de onda continua convencional, el EPR100 también puede controlar y medir finamente los estados cuánticos de giro de electrones utilizando secuencias de pulso específicas Esto permite pruebas EPR de pulso como T1, T2, ESEEM (modulación de la envoltura de eco de giro de electrones), hyscore (correlación de sublevel hiperfino), etc
El EPR100 ofrece una gama integral de accesorios opcionales, como Endor, ciervos, tr-ep y módulos AWG, que cumplen completamente los requisitos de todos los modos experimentales pulsados actuales
Cuando se combina con un sistema de temperatura variable, permite la detección de sustancias paramagnéticas a temperaturas de ultraleno
EPR pulsado proporciona mayor resolución espectral, revelando las interacciones hiperfinas entre los electrones y los núcleos y la entrega de información estructural más detallada Esta capacidad es insustituible y crucial en las áreas de investigación científica como la ciencia de los materiales, el análisis de la estructura biomolecular, etc.
Medición del tiempo de relajación
Las propiedades de relajación de giro reflejan los procesos de transferencia de energía y disipación después de que los centros de espín absorben la energía y la transición a los estados excitados Al medir los tiempos de relajación de spin, se puede obtener información dinámica y estructural extensa, un paso crítico para dilucidar la estructura química de los materiales y un aspecto clave de la investigación de computación cuántica El EPR pulsado típicamente mide el tiempo de relajación transversal (T2, relajación de giro de giro) y el tiempo de relajación longitudinal (T1, relajación de la transferencia de giro) En sistemas complejos, las diferencias en los tiempos de relajación entre varios centros paramagnéticos pueden explotarse diseñando secuencias de pulso apropiadas para adquirir señales selectivas y eliminar la interferencia
Modulación de la envoltura de eco de electrones (ESEEM)
ESEEM es una técnica utilizada para estudiar interacciones entre electrones y núcleos, detectando principalmente interacciones hiperfinas débilmente acopladas e interacciones cuadrupolo nuclear Al aplicar una transformación de Fourier al espectro de dominio de tiempo adquirido, se obtiene un espectro de dominio de frecuencia Las frecuencias detectadas ayudan a identificar los tipos de núcleos que rodean el electrón, así como el número de núcleos que interactúan
Correlación de Sublevel hiperfino (hyscore)
Hyscore es un espectro bidimensional de ESEEM, capaz de resolver los picos de absorción superpuestos Los experimentos hyscore no solo detectan las frecuencias de larmor de los núcleos para identificar sus tipos, sino que también proporcionan información de acoplamiento hiperfino Esto permite la diferenciación de interacciones hiperfinas y permite la detección nuclear selectiva
Sistema de doble resonancia nuclear de electrones pulsado (Endor)
Pulsed Endor es una técnica de doble resonancia que combina la alta resolución y la selectividad nuclear de la resonancia magnética nuclear con la alta sensibilidad del paramagnetismo de los electrones Usando pulsos de radiofrecuencia (RF), las transiciones de RMN están excitadas, lo que modula el eco de giro de electrones Al variar la frecuencia de RF y monitorear la intensidad del eco, el experimento puede detectar selectivamente acoplamientos nucleares de electrones y fuertes, proporcionando información ambiental local dentro de unos pocos angstroms alrededor del giro de electrones Un sistema de Endor opcional incluye componentes como una sonda Endor, fuente de RF y amplificador de RF
Sistema de resonancia de electrones de electrones (Eldor/ciervos) dobles
Los ciervos investigan las interacciones de electrones-electrones y se usa para determinar la distancia entre dos centros paramagnéticos Cuando se combina con el etiquetado de giro dirigido por el sitio (SDSL), los ciervos miden distancias entre los sitios de etiqueta de giro en las moléculas objetivo, lo que permite el análisis de estructuras e interacciones biomoleculares Esta técnica se aplica ampliamente en la biología estructural y la ciencia de los polímeros para las mediciones de distancia, como proteínas proteínas, interacciones proteína-ADN, unión de sustrato y sitios de coordinación de metales El sistema de ciervos opcional emplea dos canales de microondas a diferentes frecuencias para controlar los dos giros de electrones de forma independiente, lo que permite la funcionalidad de ciervos pulsados
Generador de forma de onda arbitraria
Un generador de forma de onda arbitraria permite la salida de pulsos de microondas con cualquier forma deseada Permite modificaciones flexibles de amplitud de pulso, fase, frecuencia y envoltura, facilitando experimentos de pulso personalizables y complejos
Sistema EPR de resolución de tiempo/transitorio (TR-EPR)
TR-EPR combina técnicas resueltas en el tiempo con espectroscopía de resonancia paramagnética, logrando resoluciones de tiempo hasta el nivel de nanosegundos El sistema incluye principalmente un controlador principal digital, un láser pulsado de alta energía para una excitación óptica estable, un medidor de energía láser para monitorear la potencia láser pulsada y un resonador dieléctrico para detectar señales EPR TR-EPR se usa para estudiar especies transitorias como radicales o estados de triplete excitados en procesos de reacción rápida, detectando especies con vidas en el rango de microsegundos a nanosegundos Esto es fundamental para investigar la cinética de reacción radical y une la brecha en la detección de especies de corta duración con equipos tradicionales
Sistema de temperatura variable (sistema VT) con criostato
Las variaciones de temperatura afectan directamente los estados de giro de electrones y la dinámica, lo que hace que el control de la temperatura sea esencial para los estudios EPR Cubriendo un rango de ultralow hasta altas temperaturas, los diferentes regímenes de temperatura revelan varios procesos físicos, químicos y biológicos, proporcionando a los investigadores información sobre las propiedades del material y los mecanismos de reacción
Modos de adquisición de señal pulsada: Adquisición transitoria, adquisición de un solo punto y pruebas de integración
Canales pulsados: 12 canales (incluyendo +x, -x, +y, -y, 4 canales de control y 4 canales expandibles), admitiendo el ciclo de fase
Resolución de tiempo de pulso: 0 05 ns
Número de pulsos: 20,000 por canal, con reproducción de bucle ilimitada
Potencia de salida del amplificador de potencia de estado sólido: Hasta 500 W
