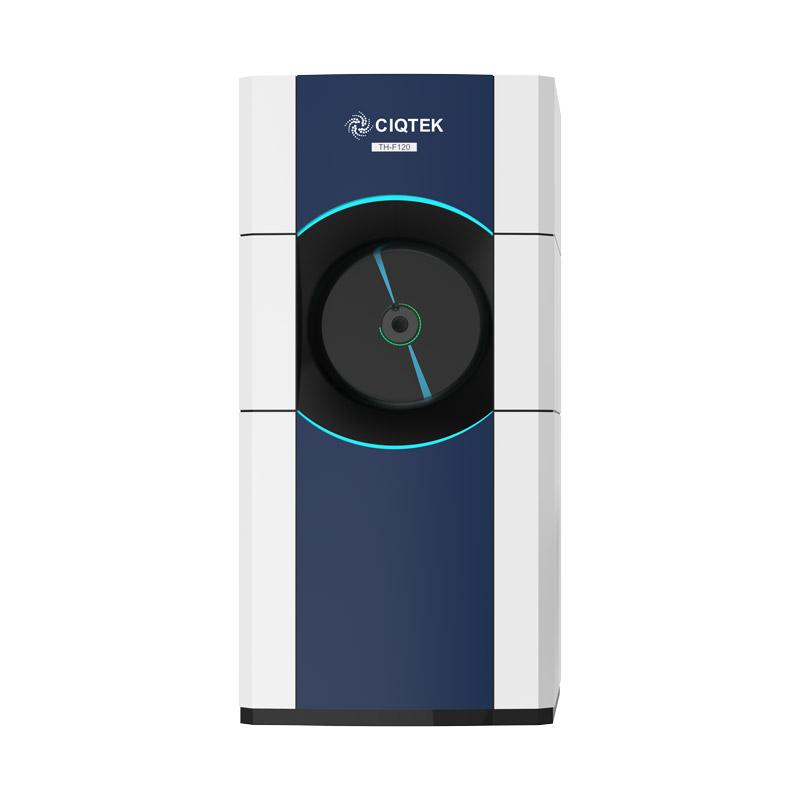

TEM de emisión de campo | TH-F120

Microscopio electrónico de transmisión de emisión de campo (TEM) de 120 kV

1. Espacios de trabajo divididos: Los usuarios operan TEM en una habitación dividida con comodidad, lo que reduce la interferencia ambiental con TEM.

2. Alta eficiencia operativa: El software designado integra procesos altamente automatizados, lo que permite una interacción TEM eficiente con monitoreo en tiempo real.

3. Experiencia operativa mejorada: Equipado con un cañón de electrones de emisión de campo con un sistema altamente automatizado.

4. Alta capacidad de expansión: Hay suficientes interfaces reservadas para que los usuarios actualicen a una configuración superior, que cumpla con diversos requisitos de aplicaciones.

Microscopio CIQTEK TEM TH-F120 Galería de imágenes


TEM Microscope analysis image
TEM Microscope analysis image

  • tem image analysis
  • tem image analysis

Especificaciones del microscopio TEM CIQTEK TH-F120
Versión de alto contraste Versión de alta resolución
Voltaje de aceleración 10 kV ~120 kV 10 kV ~120 kV
Límite de información 0,20 nm 0,14 nm
Resolución de puntos 0,36 nm 0,3 nm
Rango de ampliación 10 ~1.200.000 x 10 ~ 1.500.000 x
Tamaño del sensor de la cámara 4096 x 4096 (píxeles) 4096 x 4096 (píxeles)
Ángulo de rotación de la plataforma -90° ~ +90° -70° ~ +70°
Equipo opcional EDS, STEM, cámara lateral, EELS, caja criogénica
