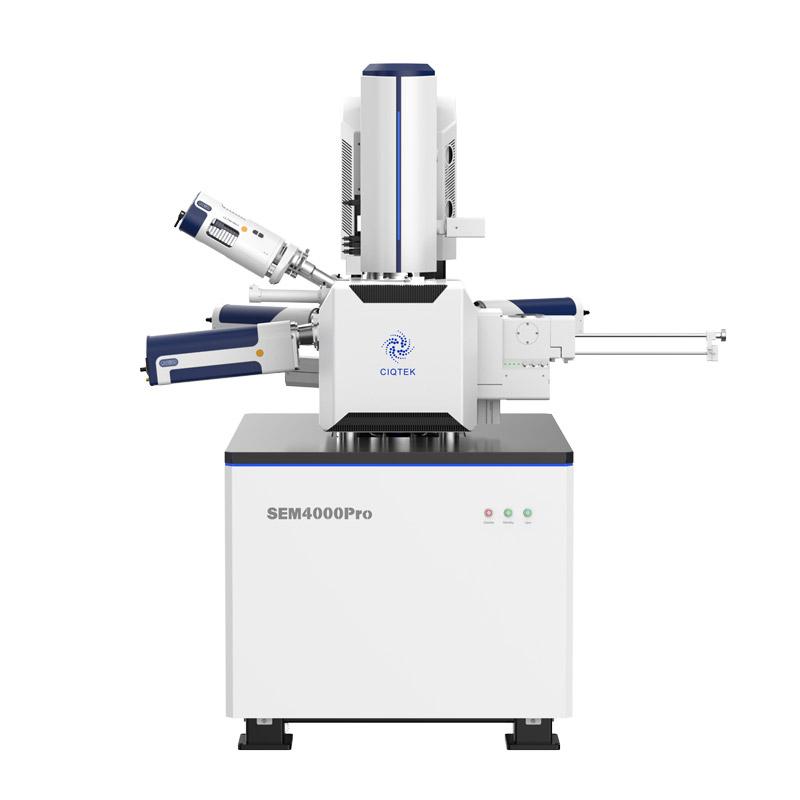

FESEM | SEM4000Pro

Microscopio electrónico de barrido por emisión de campo analítico (FESEM) equipado con un cañón de electrones de emisión de campo Schottky de larga duración y alto brillo

Con el diseño de columna óptica electrónica de condensador de tres etapas para corrientes de haz de hasta 200 nA, SEM4000Pro ofrece ventajas en EDS, EBSD, WDS y otras aplicaciones analíticas. El sistema admite el modo de bajo vacío, así como un detector de electrones secundario de alto rendimiento y bajo vacío y un detector de electrones retrodispersados ​​retráctil, que pueden ayudar a observar directamente muestras poco conductoras o incluso no conductoras.

El modo de navegación óptica estándar y una interfaz de operación de usuario intuitiva facilitan el trabajo de su análisis.

• Equipado con un cañón de electrones de emisión de campo Schottky de alto brillo y larga duración

Alta resolución de 0,9 nm a 30 kV

Diseño de lente de condensador de tres etapas, rango ajustable de corriente de haz amplio con corrientes de haz máximas de hasta 200 nA

Modo de bajo vacío estándar, detector de electrones secundario de bajo vacío de alto rendimiento y detector de electrones retrodispersados ​​retráctil

Diseño de lente de objetivo libre de campo magnético sin inmersión, puede observar directamente muestras magnéticas

Modo de navegación óptica estándar

Parámetros clave Resolución Alto vacío

0,9 nm a 30 kV, EE

Bajo vacío

2,5 nm a 30 kV, EEB, 30 Pa

1,5 nm a 30 kV, SE, 30 Pa

Voltaje de aceleración 0,2 ~ 30 kV
Ampliación 1 ~ 1.000.000 x
Tipo de pistola de electrones Pistola de electrones de emisión de campo Schottky de alto brillo
Cámara de muestras Sistema de vacío Control totalmente automatizado
Bajo vacío (opcional) Máx. 180Pa
Cámara Cámaras duales (navegación óptica + monitoreo de cámara)
Distancia

X: 110 mm

Y: 110 mm

Z: 65 mm

T: -10°~ +70°

R: 360°

Detectores y extensiones Estándar

Detector Everhart-Thornley (ETD)

Detector de vacío bajo (LVD)

Detector de electrones retrodispersados ​​(BSED)

Opcional

Detector de VÁSTAGO

Espectrómetro de dispersión de energía (EDS)

Patrón de difracción de retrodispersión de electrones (EBSD)

Bloqueo de carga de intercambio de muestras

Panel de control de perilla y bola de seguimiento

Software Idioma inglés
SO Windows
Navegación Nav-Cam, navegación rápida por gestos
Funciones automáticas Brillo y contraste automáticos, enfoque automático, estigmador automático

Dejar un mensaje
¡No dude en contactarnos para obtener más detalles, solicitar una cotización o reservar una demostración en línea! Le responderemos tan pronto como podamos.
Entregar
