La ODMR de centros NV abre nuevas posibilidades para materiales 2D y detección de ondas de espín

En resumen

Tres equipos de investigación utilizaron instrumentos CIQTEK ODMR, incluido el microscopio de sonda NV de barrido (SNVM) y el espectrómetro de espín único de diamante, para hacer avanzar tres áreas diferentes de la investigación de materiales avanzados.

Un equipo del Instituto de Física de la Academia China de Ciencias obtuvo imágenes de ondas de espín en el espacio real cerca de defectos magnéticos y dominios de banda acoplados antiferromagnéticamente en películas de YIG y LSMO. Capturaron la dispersión selectiva por longitud de onda y, por primera vez, una distorsión del frente de onda en zigzag a medida que las ondas de espín cruzaban los dominios de banda.

Un equipo de la Universidad de Ciencia y Tecnología de China extrajo selenio de CuCrSe₂ 2D mediante recocido al vacío. Las vacantes de Se resultantes produjeron ferromagnetismo a temperatura ambiente mientras la estructura cristalina en capas permanecía intacta.

Un equipo del Instituto de Semiconductores de la Academia China de Ciencias mapeó cómo un campo magnético transversal mezcla los estados de espín del centro NV, debilita la lectura óptica y cambia el equilibrio entre los estados de carga NV⁻ y NV⁰, todo lo cual es importante para mantener estables los sensores basados en NV en entornos magnéticos del mundo real.

Por qué es importante esto

La resonancia magnética detectada ópticamente (ODMR) se sitúa en el centro de la ciencia del espín en estado sólido. Es la forma en que los investigadores obtienen imágenes de campos magnéticos microscópicos, cómo desentrañan la dinámica del espín y cómo convierten un defecto a escala atómica en un diamante en un sensor funcional. Los tres estudios a continuación se apoyaron en la línea de productos ODMR de CIQTEK, que incluye el microscopio de sonda NV de barrido (SNVM) y el espectrómetro de espín único de diamante, para adentrarse en un territorio al que las herramientas más antiguas no podían llegar: imágenes de ondas de espín, ferromagnetismo a temperatura ambiente en materiales 2D y el comportamiento de mezcla de espín de los propios centros NV.

Esto es lo que descubrió cada equipo y por qué es importante para cualquiera que fabrique dispositivos magnónicos, materiales espintrónicos o sensores basados en diamante.

Estudio 1: La obtención de imágenes NV de barrido revela cómo se propagan realmente las ondas de espín

Dónde se publicó: SCIENCE CHINA Physics, Mechanics & Astronomy

Título del artículo: Visualización de frentes de onda de ondas de espín modificados cerca de defectos y dominios magnéticos utilizando centros de nitrógeno-vacante

Grupo de investigación: El grupo de Li Yangmu en el Instituto de Física de la Academia China de Ciencias

El equipo utilizó imágenes NV de barrido para realizar imágenes en el espacio real y análisis de fase de la propagación de ondas de espín y frentes de onda cerca de defectos magnéticos a nanoescala y dominios de banda acoplados antiferromagnéticamente en películas magnéticas delgadas (YIG y LSMO). El trabajo reveló una dispersión selectiva por longitud de onda y una modulación de la forma de onda, lo que brinda a los diseñadores de dispositivos un nuevo conjunto de herramientas para construir y ajustar dispositivos de ondas de espín.

Primero, algunos antecedentes: por qué las ondas de espín son difíciles de ver

Las ondas de espín, también llamadas magnones, son excitaciones colectivas de un sistema magnéticamente ordenado. Transportan información sin las pérdidas por calentamiento Joule que conllevan los dispositivos convencionales basados en carga, lo que los convierte en un portador atractivo para la computación de información basada en ondas y de bajo consumo.

El problema es la escala. Dentro de estructuras magnéticas complejas a nivel nanométrico, la dispersión de las ondas de espín y la evolución de su fase han sido muy difíciles de observar directamente en el espacio real. Los métodos de caracterización existentes tienen límites: la dispersión de luz de Brillouin, la microscopía de transmisión de rayos X de barrido y el efecto Kerr magneto-óptico resuelto en el tiempo fallan cada uno a su manera.

Los centros NV ofrecen una ruta complementaria. Pueden detectar texturas magnéticas, fase de onda de espín y quiralidad al mismo tiempo, que es exactamente la combinación necesaria aquí. Por lo tanto, el equipo recurrió al microscopio de sonda NV de barrido (SNVM) de CIQTEK y realizó imágenes de ondas de espín en el espacio real en dos películas magnéticas delgadas representativas: granate de itrio y hierro (YIG) y manganita de lantano y estroncio (LSMO).

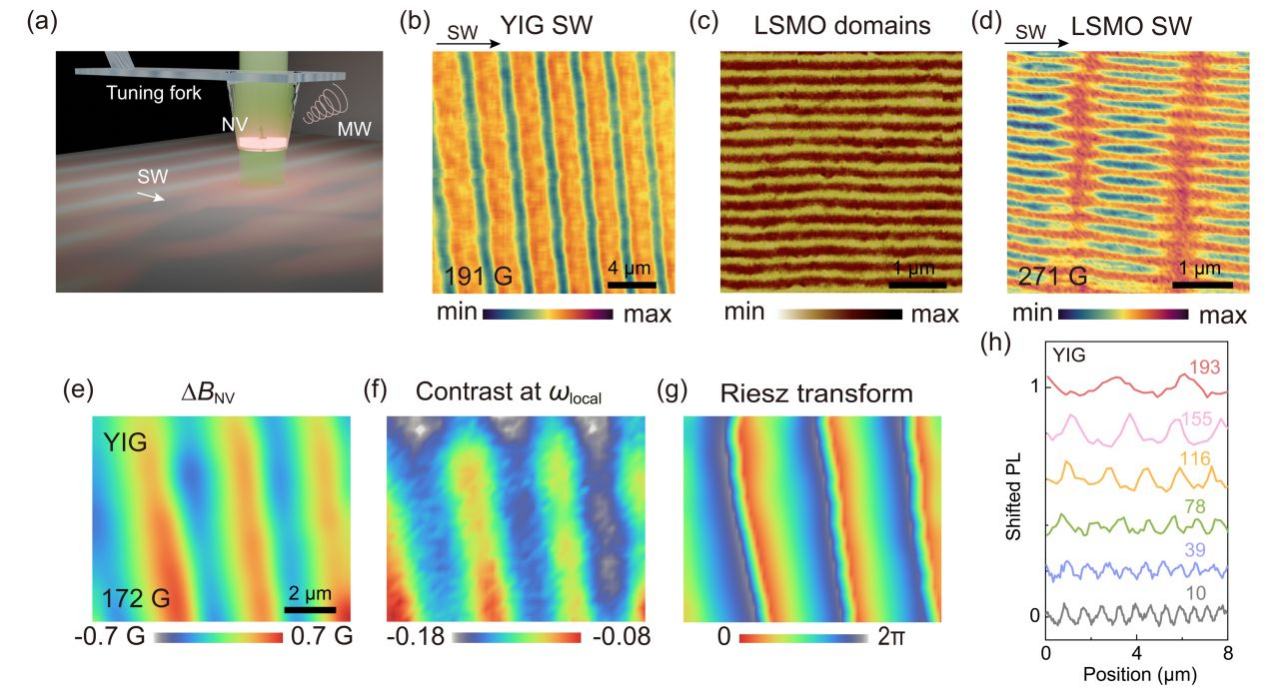

Figura 1: Imágenes de ondas de espín y dominios magnéticos de YIG y LSMO (medidas con el SNVM de CIQTEK).

Hallazgo 1: Qué sucede cerca de los defectos magnéticos puntuales en una película de YIG

La fuerza de dispersión depende de una proporción. Si una onda de espín se dispersa fuertemente ante un defecto puntual depende del tamaño relativo de la longitud de onda de la onda de espín frente al tamaño característico del defecto. Cuando la longitud de onda está cerca del tamaño del defecto, el frente de onda de la onda de espín se curva y se distorsiona notablemente. Cuando la longitud de onda es mucho mayor que el tamaño del defecto, la onda de espín pasa casi sin perturbación alguna.

Múltiples defectos crean interferencia. Cuando una onda de espín interactúa con varios defectos puntuales a la vez, produce el patrón de interferencia de ondas clásico.

El experimento y la teoría se alinean. El defecto magnético se comporta como una fuente de radiación secundaria que emite ondas dispersas cilíndricas. El desplazamiento de fase total cerca del defecto está determinado por las amplitudes tanto de la onda incidente como de la dispersa, y el modelo teórico reproduce las características de dispersión observadas en el experimento.

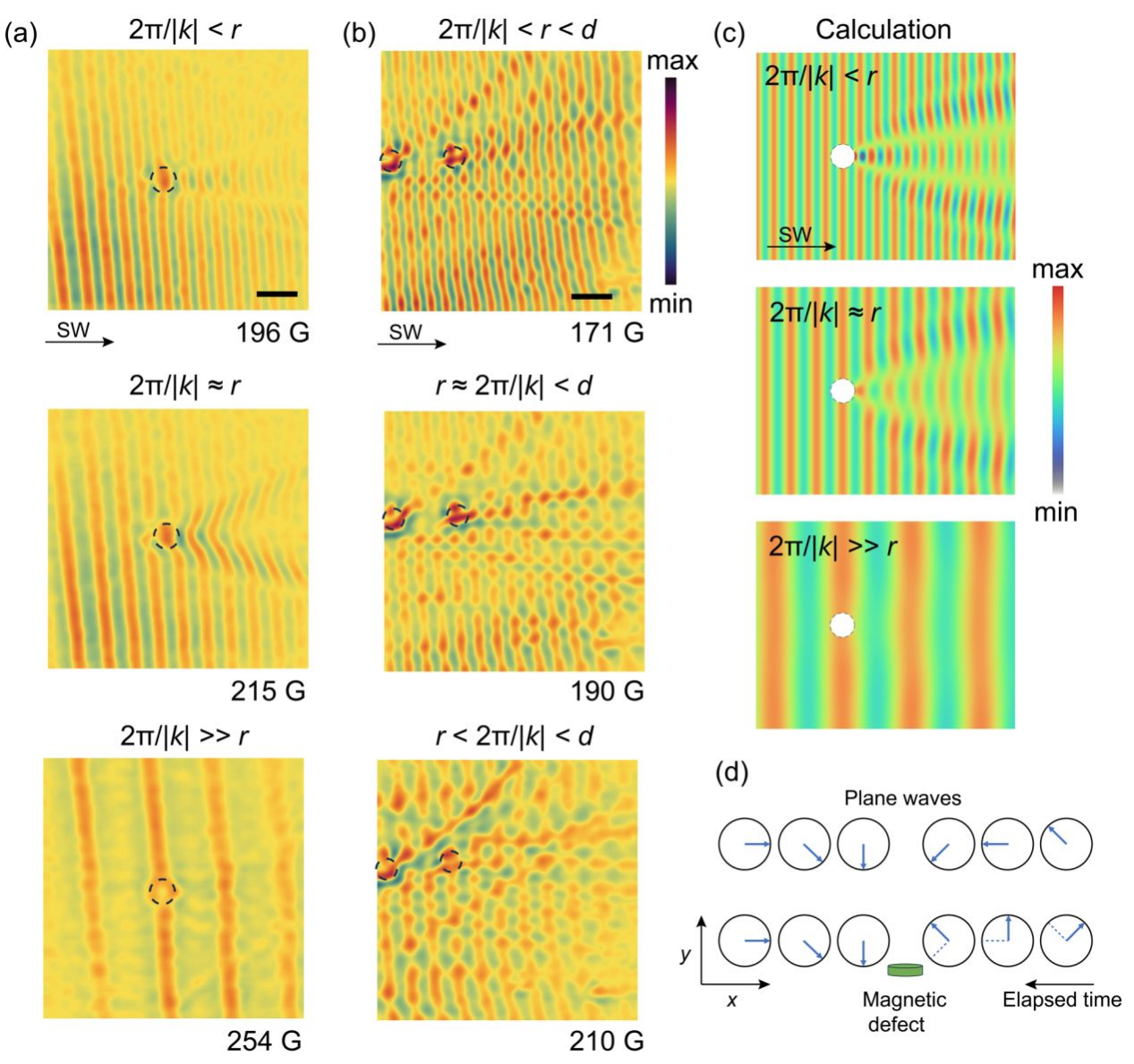

Figura 2: Imágenes de ondas de espín cerca de un dispersor magnético puntual en una película de YIG.

Hallazgo 2: Qué sucede cerca de las estructuras de dominio magnético en una película de LSMO

Una primicia. El equipo observó experimentalmente, por primera vez, ondas de espín que adoptaban una distorsión del frente de onda en zigzag al cruzar dominios de banda.

Por qué aparece el zigzag. Los dominios magnéticos adyacentes tienen direcciones de magnetización de equilibrio opuestas. Eso obliga a que la dirección del gradiente de fase cambie entre dominios vecinos, de modo que tanto la continuidad de fase cerca del límite como la relación de dispersión se satisfagan al mismo tiempo.

Lo que mostraron las simulaciones. El análisis de simulación micromagnética encontró que el componente de magnetización dinámica mx mantiene el mismo signo en dominios adyacentes, mientras que el componente my invierte el signo. El componente mx se concentra principalmente cerca de las paredes de dominio. Una diferencia de campo magnético local de aproximadamente ±7 G entre dominios adyacentes provoca un cambio en la frecuencia de resonancia NV local.

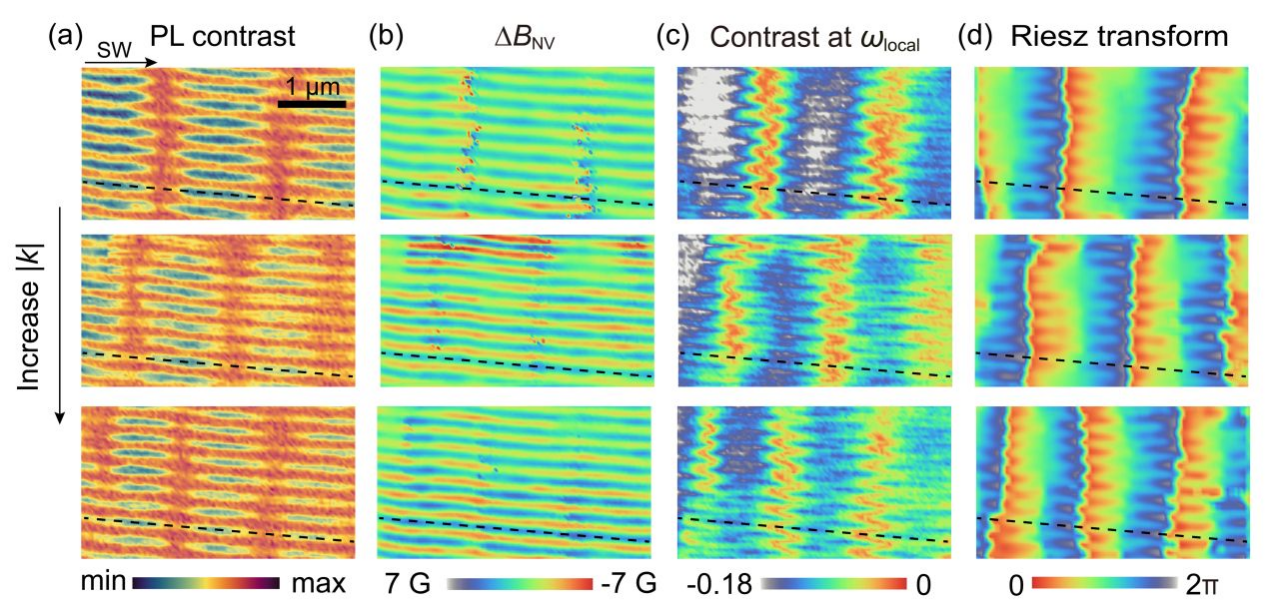

Figura 3: Medición de estado no degenerado de dominios de banda acoplados antiferromagnéticamente y ondas de espín en LSMO.

Por qué destaca este estudio

A diferencia de los métodos tradicionales que dependen de la inversión del campo magnético, el microscopio de sonda NV de barrido de CIQTEK permitió la medición in situ simultánea de la fase de la onda de espín y los dominios magnéticos estáticos. Esa combinación abre una nueva forma de estudiar cómo interactúan entre sí los defectos magnéticos, los límites de dominio y las ondas de espín, y proporciona al desarrollo de dispositivos magnónicos una nueva herramienta experimental.

Estudio 2: La modulación de aniones aporta ferromagnetismo a temperatura ambiente al CuCrSe₂ 2D

Dónde se publicó: SCIENCE CHINA Materials

Título del artículo:Ferromagnetismo a temperatura ambiente inducido por modulación de aniones en CuCrSe₂ bidimensional

Grupo de investigación:El equipo de Wu Changzheng en la Universidad de Ciencia y Tecnología de China

Este equipo propuso una estrategia de "modulación de aniones". Al eliminar selectivamente aniones de Se del CuCrSe₂ mediante recocido al vacío, introdujeron vacantes de Se dentro del material.

Extraer selenio sin romper el cristal

Vale la pena detenerse en las cifras. Después de 20 minutos de recocido, la tasa de pérdida de Se en las nanohojas de CuCrSe₂ fue de aproximadamente el 10%, sin embargo, el material mantuvo su estructura cristalina en capas original. No hubo una transición de fase estructural evidente ni una segunda fase. Múltiples caracterizaciones estructurales confirmaron en conjunto que el proceso de recocido causó principalmente la eliminación de aniones de Se.

Confirmación del magnetismo a temperatura ambiente

Para verificar que el material era ferromagnético a temperatura ambiente, el equipo combinó varias técnicas: microscopía de fuerza magnética (MFM), microscopio de sonda NV de barrido (SNVM) y mediciones del efecto Hall anómalo (AHE). Entre ellas, los resultados de SNVM mostraron claramente una señal magnética local en las nanohojas de CuCrSe₂ recocidas a temperatura ambiente, mientras que las muestras que no habían sido recocidas no mostraron dominios magnéticos evidentes.

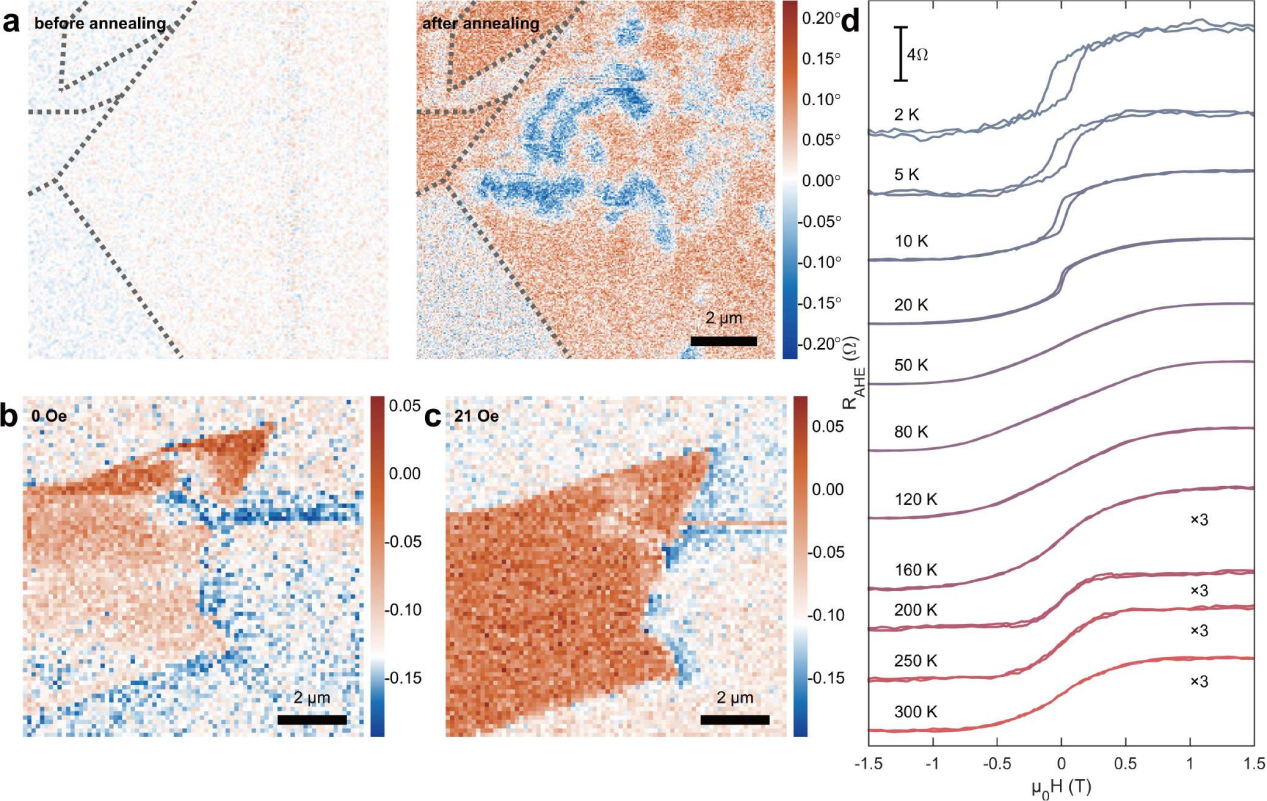

Figura 4: Prueba de ferromagnetismo a temperatura ambiente del material A-CuCrSe₂.

¿Qué está sucediendo a nivel atómico?

Los cálculos teóricos revelaron el mecanismo microscópico detrás del magnetismo mejorado. Las vacantes de Se en sitios específicos pueden cambiar la distribución del momento magnético de los átomos de Cr circundantes, producir una división del momento magnético más pronunciada entre los átomos de Cr y reducir la brecha de energía de intercambio espín-órbita, lo que fortalece la interacción de superintercambio ferromagnético entre Cr y Cr.

La posición de la vacante importa. Las vacantes de Se en diferentes posiciones tienen efectos notablemente diferentes en el magnetismo, y las vacantes de Se en los sitios ventajosos son la clave para lograr el ferromagnetismo a alta temperatura.

Por qué destaca este estudio

El trabajo muestra que ajustar selectivamente las vacantes de aniones en materiales 2D puede fortalecer eficazmente las interacciones magnéticas mientras se preserva la estructura cristalina original. Eso apunta a una nueva ruta para fabricar materiales ferromagnéticos 2D a temperatura ambiente, y ofrece un punto de referencia importante para diseñar materiales magnéticos de baja dimensión destinados a la espintrónica.

Estudio 3: Cómo los campos magnéticos transversales mezclan los espines de los centros NV

Dónde se publicó: ACS Photonics

Título del artículo: Mezcla de espín detectada ópticamente de centros de vacante de nitrógeno en diamante

Grupo de investigación:El equipo de investigación de Zhang Jun en el Instituto de Semiconductores de la Academia China de Ciencias

Este estudio reveló sistemáticamente los mecanismos de mezcla de espín, degradación de lectura óptica y conversión de estado de carga de los centros de vacante de nitrógeno (NV) en diamante bajo un campo magnético transversal. Los resultados ofrecen una nueva forma de mejorar la estabilidad de los sensores basados en NV cuando operan en entornos magnéticos complejos.

El problema con un campo que no se alinea

Los centros NV en diamante son una clase importante de defectos cuánticos de estado sólido. Pueden ser inicializados por láser, manipulados con microondas y leídos a través de fluorescencia, razón por la cual han sido ampliamente utilizados en la medición de campos magnéticos de alta sensibilidad, imágenes cuánticas y procesamiento de información cuántica.

Sin embargo, en un dispositivo real, el campo magnético aplicado rara vez se alinea perfectamente con el eje NV. Cuando el campo tiene un componente transversal, mezcla los diferentes subniveles de espín del centro NV y debilita la capacidad de polarizar ópticamente los espines, lo que a su vez afecta la lectura de fluorescencia y las señales de resonancia magnética.

Lo que midió el equipo

Los investigadores utilizaron los instrumentos relacionados con ODMR de CIQTEK junto con fotoluminiscencia (PL) y resonancia magnética detectada ópticamente (ODMR) técnicas para medir sistemáticamente cómo responden los centros NV en diamante bajo diferentes campos magnéticos y temperaturas.

ODMR funciona monitoreando los cambios de fluorescencia causados por transiciones de espín impulsadas por microondas, lo que refleja qué tan bien puede el centro NV inicializar su espín y qué tan bien funciona la lectura óptica. Los experimentos encontraron que a medida que el campo magnético transversal se vuelve más fuerte, los estados de espín ms=0 y ms=1 del centro NV se mezclan más notablemente. La eficiencia de la polarización óptica cae y el contraste de ODMR se debilita junto con ella.

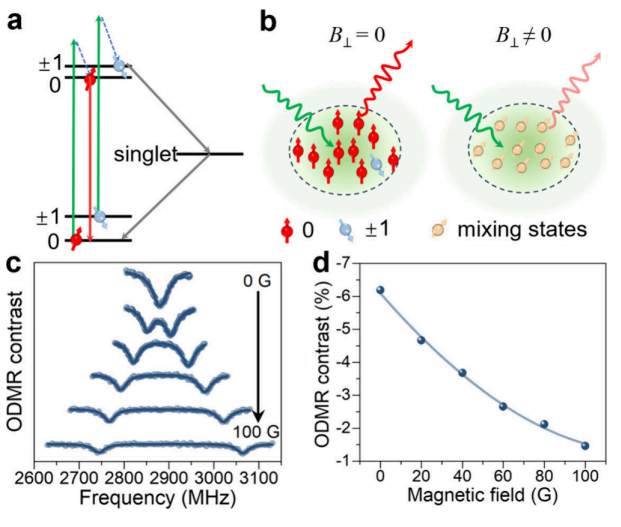

Figura 5: Medición del efecto de mezcla de espín de NV⁻ bajo un campo magnético transversal utilizando ODMR.

El campo magnético crítico Bc

Para evaluar cuantitativamente qué tan bien tolera un centro NV un campo magnético transversal, el equipo extrajo un campo magnético crítico, Bc, de las curvas de contraste de PL dependientes del campo. Este parámetro marca la escala de campo en la que la mezcla de espín comienza a afectar significativamente la lectura óptica. Un Bc más grande significa que el centro NV es más estable frente a campos magnéticos transversales. Un Bc más pequeño significa que su lectura óptica se ve perturbada más fácilmente por la desalineación del campo.

Los cambios de temperatura alteran el panorama

El estudio también encontró que el campo magnético crítico depende claramente de la temperatura. En un rango de temperatura intermedio específico, la respuesta de fluorescencia del centro NV se suprimió significativamente.

Al construir un modelo de ecuación maestra de Lindblad que incluye la estructura orbital del estado excitado, la relajación orbital asistida por fonones y el cruce entre sistemas dependiente del espín, los investigadores revelaron cómo la temperatura cambia la dinámica orbital del estado excitado y, a través de eso, ajusta aún más la mezcla de espín inducida por el campo magnético transversal.

Los estados de carga cuentan el resto de la historia

El equipo también resolvió la emisión de la línea de cero fonones del estado cargado negativamente, NV⁻, y el estado neutro, NV⁰, por separado. Lo que vieron fue que cuando el campo magnético transversal aumentaba, la caída en la fluorescencia de NV⁻ venía acompañada de un cambio correspondiente en la fluorescencia de NV⁰. En otras palabras, la pérdida de señal causada por el campo magnético no proviene enteramente de procesos no radiativos. Está estrechamente ligada a una redistribución entre los estados de carga NV⁻ y NV⁰.

Por qué destaca este estudio

Este trabajo vincula la mezcla de espín, la degradación del contraste de ODMR, los efectos de la temperatura y la dinámica del estado de carga en un solo panorama. Propone una métrica experimental que puede utilizarse para evaluar la estabilidad del campo magnético transversal de los sensores basados en NV, y proporciona puntos de referencia importantes para diseñar la dirección del campo magnético, optimizar la temperatura de funcionamiento, controlar los estados de carga y mejorar el rendimiento de la lectura óptica.

Un vistazo más de cerca al instrumento: el microscopio de sonda NV de barrido (SNVM)

CIQTEK le invita a probar el microscopio de sonda NV de barrido (SNVM), un sistema líder mundial para la obtención de imágenes de campos magnéticos a nanoescala. Especificaciones clave:

• Rango de temperatura: 1.8 K a 300 K

• Campo magnético vectorial: 9 / 1 / 1 T

• Resolución espacial magnética: 10 nm

Hay dos configuraciones disponibles:

• SNVM a temperatura ambiente

• SNVM a baja temperatura

Pruébelo usted mismo: pruebas de muestras gratuitas y visitas in situ

CIQTEK cuenta con una amplia experiencia en el análisis de muestras y admite visitas in situ, así como la medición gratuita de muestras. Si tiene una muestra que le gustaría analizar, envíe un correo electrónico a nuestros ingenieros a sunh@ciqtek.com y nosotros nos encargaremos del resto.

¿Desea obtener más información sobre nuestros productos y cómo podrían adaptarse a su trabajo? Póngase en contacto con nosotros en cualquier momento:

Teléfono: +86 400-0606-976

Correo electrónico: gylz@ciqtek.com

Preguntas frecuentes

¿Qué es ODMR?

La resonancia magnética detectada ópticamente (ODMR) es un método de caracterización en la ciencia del espín de estado sólido. Funciona monitoreando los cambios de fluorescencia causados por las transiciones de espín impulsadas por microondas, lo que lo hace útil para la obtención de imágenes de campos magnéticos a microescala y para el análisis de la dinámica del espín.

¿Qué puede medir un microscopio de sonda NV de barrido (SNVM)?

El SNVM utiliza centros NV para detectar y obtener imágenes de campos magnéticos a nanoescala. Como muestra el trabajo descrito anteriormente, puede medir la fase de la onda de espín y los dominios magnéticos estáticos al mismo tiempo, lo que permite a los investigadores estudiar cómo interactúan los defectos magnéticos, los límites de dominio y las ondas de espín. El sistema también admite la obtención de imágenes en un rango de temperatura de 1.8 K a 300 K.

¿Por qué es tan importante el ferromagnetismo a temperatura ambiente en materiales 2D?

Porque significa que el magnetismo sobrevive sin necesidad de una refrigeración costosa. En el trabajo con CuCrSe₂, la eliminación selectiva de aniones Se mediante recocido al vacío mejoró las interacciones magnéticas manteniendo intacta la estructura cristalina en capas, lo que apunta hacia materiales ferromagnéticos 2D prácticos para la espintrónica.

¿Por qué es importante la estabilidad del campo magnético transversal para los sensores basados en NV?

Los dispositivos reales rara vez proporcionan un campo magnético que se alinee perfectamente con el eje NV. Un componente transversal mezcla los subniveles de espín NV, debilita la polarización óptica y reduce el contraste de ODMR. El campo magnético crítico Bc ofrece a los ingenieros una forma medible de comparar qué tan bien resisten los diferentes centros NV ante ese tipo de desalineación de campo.
