EPR de temperatura variable: Por qué la temperatura es tu arma secreta

La temperatura no es solo un entorno ambiental en resonancia paramagnética electrónica (RPE) Espectroscopia. Es un parámetro experimental fundamental, a la par de la potencia de microondas y el rango del campo magnético. Elegir la temperatura adecuada permite obtener señales más nítidas, mayor sensibilidad y detalles estructurales que las mediciones a temperatura ambiente no pueden revelar. Si se elige incorrectamente, la señal puede desaparecer por completo. Esta guía explica la física de la EPR a temperatura variable y ayuda a seleccionar la configuración adecuada para las muestras.

Por qué la temperatura es tan importante en la EPR

Todo experimento de EPR plantea tres preguntas: ¿Cómo modifica la temperatura el entorno de espín microscópico? ¿Cómo afecta a la interpretación espectral? ¿Y qué sistemas requieren necesariamente mediciones a temperatura variable? Analicemos esto en detalle.

Refrigeración: La forma más sencilla de aumentar la sensibilidad

La señal EPR proviene de un hecho simple. Los electrones desapareados ocupan dos niveles de energía de espín, y la diferencia de población entre esos niveles es lo que detectamos. En un campo magnético externo B ₀ , los espines de los electrones experimentan División de Zeeman , creando dos niveles con m _s = +1/2 y m _s = -1/2. La diferencia de energía entre ellos es:

El distribución de Boltzmann rige cómo los electrones pueblan estos niveles. La proporción de población depende de la temperatura de una manera muy directa:

Esto es lo que significa en la práctica. La intensidad de la señal EPR es proporcional a la diferencia de población entre los dos niveles. Esa diferencia se escala como 1/T. En otras palabras, si se baja la temperatura, la señal se vuelve más fuerte. Punto. La temperatura es una variable independiente y totalmente controlable, por lo que enfriar la muestra es la forma más fundamental y directa de aumentar la sensibilidad absoluta en Espectroscopia EPR .

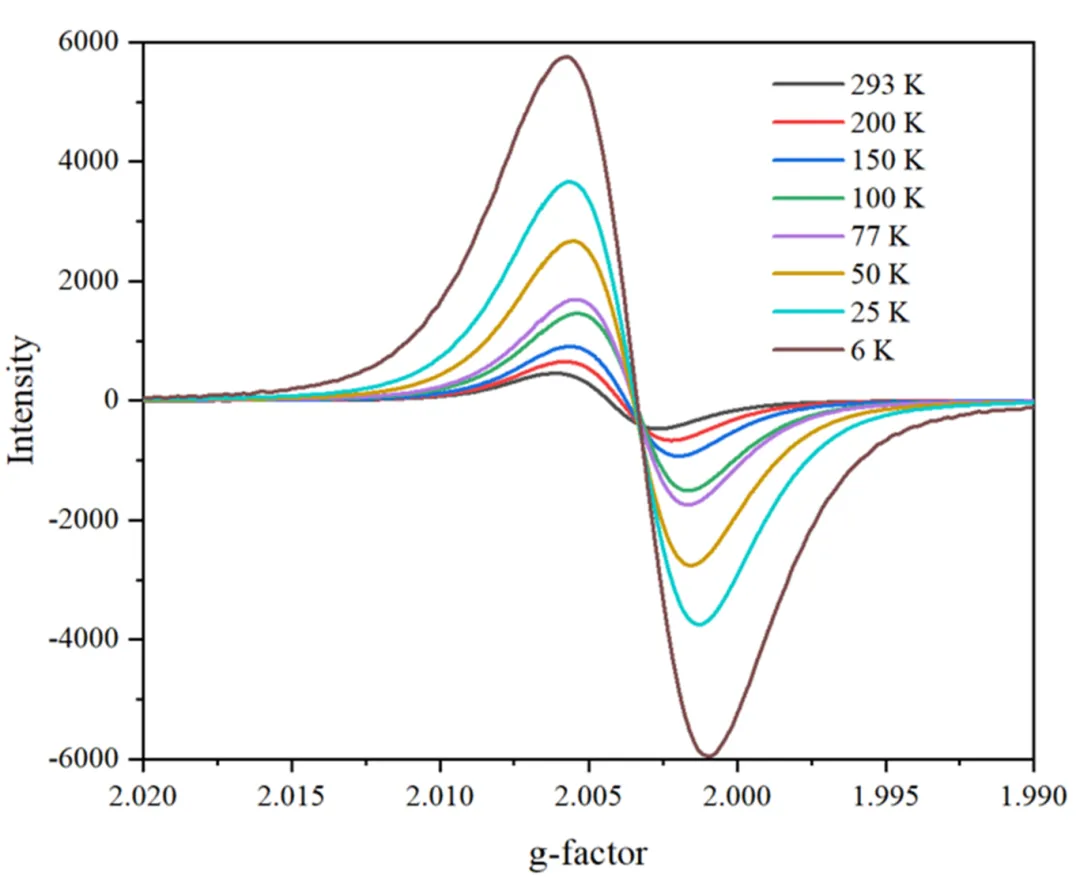

Espectros de RPE de una muestra de carbón de baja concentración, medidos a diferentes temperaturas. Las temperaturas más bajas producen señales mucho más intensas. (Medidos con un sistema de RPE CIQTEK).

El enfriamiento ralentiza la relajación, revelando señales ocultas.

La temperatura no solo afecta la intensidad de la señal. También controla relajación de giro , que determina si se puede detectar una señal. La relajación en resonancia magnética se divide en dos categorías.

Relajación espín-red (T ₁ ). Este es el proceso en el que los espines excitados intercambian energía con la red cristalina circundante. Es altamente sensible a la temperatura. A temperatura ambiente, las vibraciones de la red son vigorosas. Los espines excitados disipan su energía rápidamente, por lo que T ₁ es corto. Enfría el sistema y, efectivamente, "congelarás" esas vibraciones de la red. ₁ Se alarga drásticamente.

Relajación espín-espín (T ₂ ). Esto se debe principalmente a las interacciones dipolares magnéticas entre espines vecinos. La temperatura influye en menor medida.

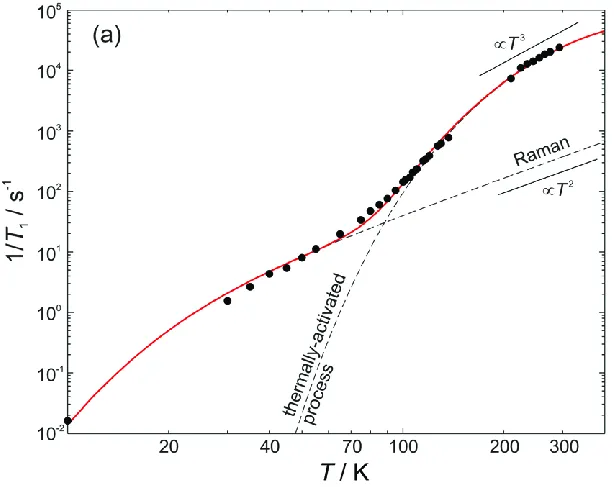

Tasa de relajación espín-red en función de la temperatura. La fuerte dependencia de la temperatura demuestra por qué el enfriamiento es esencial para sistemas de relajación corta. (Ref.: Phys. Chem. Chem. Phys., 2020, 22, 15751-15758)

T ₂ controla el ancho de línea espectral. El ancho de línea homogéneo es inversamente proporcional a T. ₂ (T más corta ₂ , línea más ancha). Mientras que T ₂ en sí mismo no depende fuertemente de la temperatura, T ₁ establece el límite superior teórico para T ₂ . Si T ₁ es extremadamente corto a temperatura ambiente, obliga a T ₂ También debe ser corto. Según el principio de incertidumbre de Heisenberg, esto provoca un ensanchamiento severo de la línea. La línea se vuelve tan ancha que se pierde en el ruido de fondo. Se observa "ninguna señal" cuando, en realidad, la señal simplemente se ha ensanchado de forma irreparable.

Esto explica una frustración común en los laboratorios de EPR.

· Apto para temperatura ambiente: Radicales orgánicos y ns ¹ iones de configuración, que tienen T más larga ₁ valores.

· Reto a temperatura ambiente: La mayoría de los iones de metales de transición (como Co(II) y Fe(III) de alto espín) y los iones de tierras raras. Se trata de sistemas clásicos de relajación corta. A temperatura ambiente, a menudo no generan ninguna señal útil. Se necesitan temperaturas de nitrógeno líquido o helio líquido para observarlos.

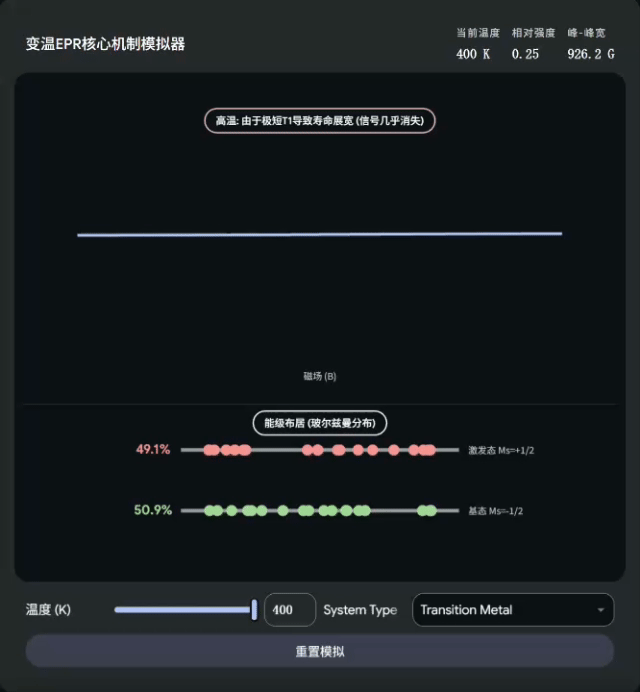

Simulación de EPR a temperatura variable que muestra cómo una señal se vuelve detectable a medida que disminuye la temperatura. Nótese que la fase de la señal de EPR está invertida en este diagrama.

La temperatura altera el movimiento molecular, modificando la forma de tus picos.

Los radicales orgánicos estables en solución y ciertos complejos de metales de transición con largos tiempos de relajación ya producen señales nítidas a temperatura ambiente. Entonces, ¿sigue siendo importante la temperatura para estos sistemas? Sin duda.

En solución a temperatura ambiente, las moléculas giran rápida y aleatoriamente, como pequeñas peonzas. Este movimiento compensa por completo la anisotropía del tensor g y del tensor de acoplamiento hiperfino. El resultado es un pico estrecho, simétrico e isotrópico.

A medida que baja la temperatura, el movimiento molecular se ralentiza. Finalmente, la solución se congela y se convierte en vidrio, y el movimiento molecular cesa por completo. La anisotropía ya no se compensa. Las diferentes orientaciones espaciales revelan sus interacciones magnéticas completas. El pico isotrópico simple se transforma en un rico espectro de "solución congelada" repleto de información estructural tridimensional. Ahora es posible extraer detalles sobre el entorno de coordinación y la orientación molecular del centro paramagnético.

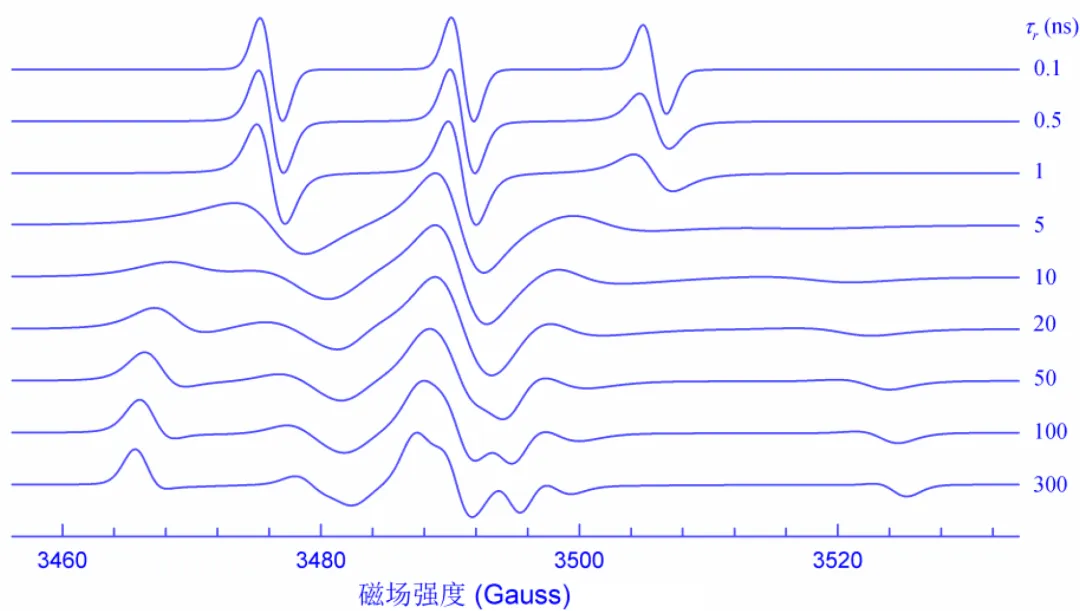

Espectros EPR simulados del R ₁ NO ^• radical que muestra la evolución del tiempo de correlación τ _r . De arriba a abajo, τ _r aumenta a medida que el movimiento molecular se ralentiza desde la solución diluida a temperatura ambiente hacia el estado congelado. Parámetros de simulación: 9,8 GHz, g _incógnita =2,008, g _y =2,006, g _z =2,003, A _incógnita =A _y =20, A _z =85 MHz. (Adaptado de Resonancia Paramagnética Electrónica: Principios y Aplicaciones .)

¿Qué configuración de temperatura necesita su muestra? Guía de selección de sistemas

Los distintos sistemas de espín presentan estructuras de niveles de energía y propiedades dinámicas muy diferentes. Esto implica que requieren rangos de temperatura muy distintos para una medición óptima de la resonancia paramagnética electrónica (RPE).

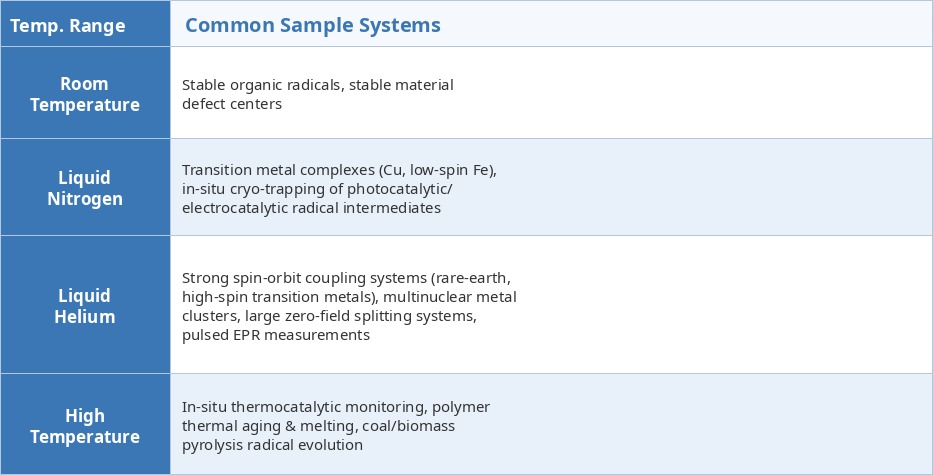

Rangos de temperatura óptimos para las categorías de muestras EPR más comunes. Adapte su sistema al rango de temperatura adecuado para obtener los mejores resultados.

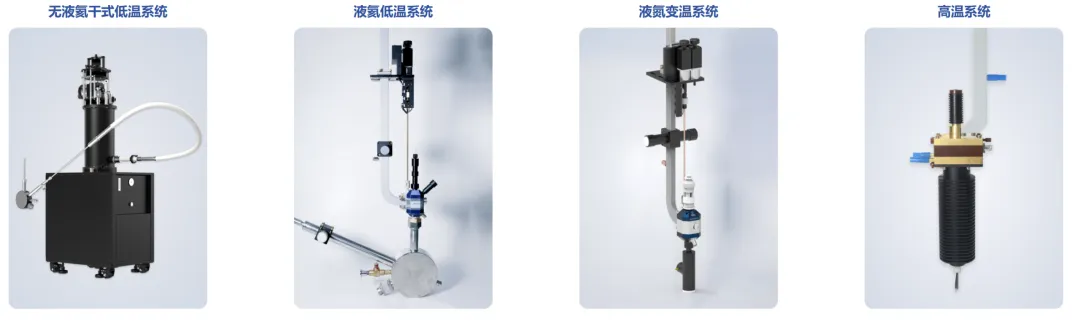

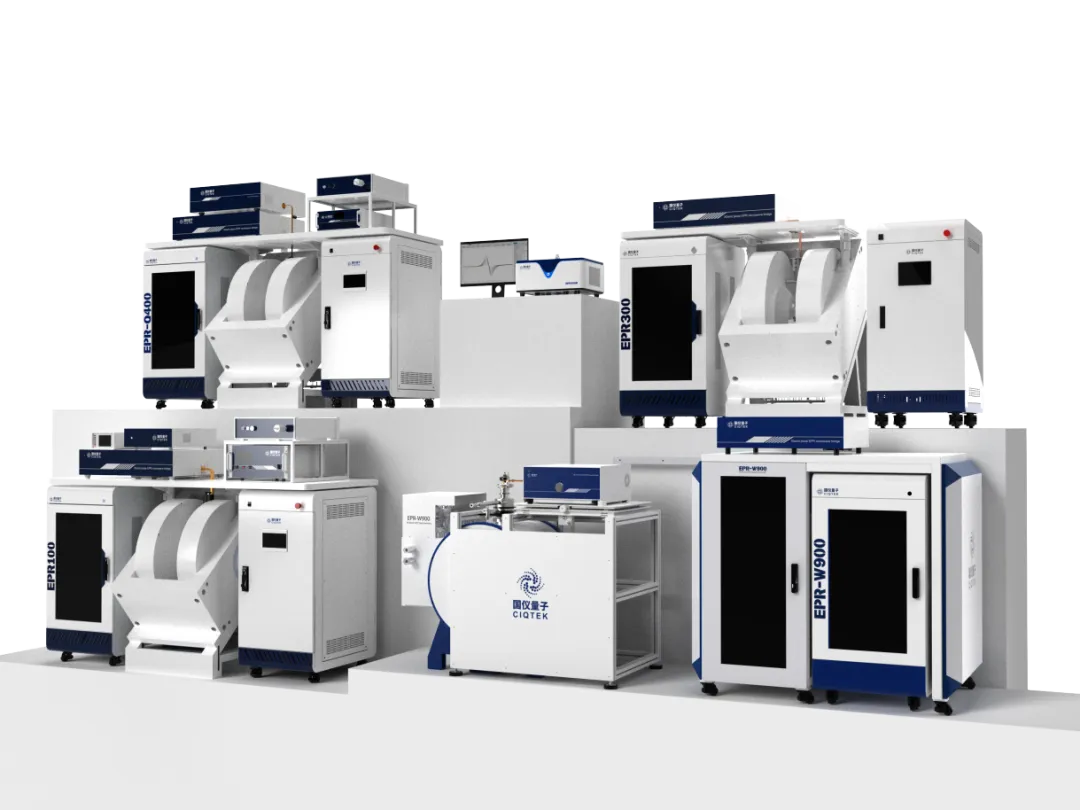

CIQTEK ofrece Soluciones EPR de rango completo y temperatura variable compatible con todos los sistemas de onda continua y pulsada espectrómetros EPR Desde la caracterización rutinaria hasta la investigación de vanguardia, lo tenemos todo cubierto.

La temperatura es la clave del mundo del centrifugado.

La temperatura no es solo un número en un dial. Es la clave que abre las puertas al mundo microscópico del giro. Comprender cómo las propiedades de la muestra se relacionan con la temperatura ampliará enormemente el alcance de la investigación.

Las temperaturas más frías aumentan la sensibilidad. a través del factor Boltzmann. Prolongan los tiempos de relajación para revelar señales que de otro modo se perderían entre el ruido ensanchado. Ralentizan el movimiento molecular para revelar detalles estructurales anisotrópicos ocultos en los espectros a temperatura ambiente. Cada uno de estos efectos abre nuevas posibilidades experimentales.

Ya sea que esté estudiando radicales orgánicos, complejos de metales de transición o sistemas de tierras raras, la configuración adecuada de temperatura variable marca la diferencia entre un experimento fallido y un resultado revolucionario.

¿No está seguro de qué sistema de temperatura variable es el adecuado para usted?

Nuestros científicos de aplicaciones estarán encantados de evaluar sus muestras y recomendarle el protocolo de prueba óptimo. Póngase en contacto con nosotros y permítanos ayudarle a sacar el máximo provecho de su investigación en EPR.
