Una guía completa sobre la resolución, la ampliación y los modos de imagen del microscopio electrónico de barrido (SEM)

Para investigadores e ingenieros, comprender las especificaciones básicas de un Microscopio electrónico de barrido (SEM) es esencial para obtener resultados precisos. Entre los parámetros más importantes se encuentran Resolución SEM , Aumento SEM , y Modos de imágenes SEM Estos tres factores definen el nivel de detalle, la escala y el tipo de información que se puede capturar de una muestra. Conocer su funcionamiento e interacción le ayudará a seleccionar el microscopio electrónico de barrido (SEM) adecuado para su aplicación.

¿Qué es la resolución SEM y por qué es importante?

Resolución SEM Describe la distancia mínima entre dos puntos que aún pueden distinguirse como separados. Generalmente se mide en nanómetros. Una mayor resolución SEM permite capturar detalles más finos, lo cual es crucial en la investigación en nanotecnología, la inspección de semiconductores y el análisis avanzado de materiales.

Los principales factores que afectan la resolución del microscopio electrónico de barrido (MEB) incluyen el tamaño del punto del haz de electrones, el voltaje de aceleración, el tipo de fuente de electrones y las condiciones de vacío. Por ejemplo, un MEB de emisión de campo generalmente alcanza una mayor resolución que un MEB termoiónico. Un bajo voltaje de aceleración mejora el detalle de la superficie en muestras delicadas, mientras que el funcionamiento a bajo vacío permite obtener mejores imágenes de materiales no conductores.

Comprensión de la ampliación del SEM

Aumento SEM Es la relación entre el tamaño de la imagen mostrada y el área real escaneada en la muestra. A diferencia del aumento óptico, el aumento del microscopio electrónico de barrido (MEB) se controla electrónicamente mediante el ajuste del área de escaneo. La mayoría de los MEB modernos ofrecen un aumento de aproximadamente 10x a varios cientos de miles de veces, lo que permite estudiar tanto estructuras grandes como características a escala nanométrica con el mismo instrumento.

El vínculo entre la resolución y la ampliación del SEM

Mientras aumenta Aumento SEM Si bien el microscopio electrónico de barrido (SEM) amplía una imagen, el nivel de detalle significativo aún depende de la resolución. Si se alcanza el límite de resolución, un aumento mayor no revelará detalles estructurales adicionales. Por ejemplo, un sistema con una resolución de 1 nm proporciona imágenes mucho más nítidas a gran aumento que uno limitado a 5 nm.

Modos comunes de imágenes SEM y sus usos

Los SEM modernos cuentan con múltiples modos de imagen , cada uno diseñado para proporcionar información específica:

• Imágenes electrónicas secundarias (SEI) – Proporciona topografía de superficie de alta resolución, ideal para estudios de morfología.

• Imágenes de electrones retrodispersados (BSE) – Revela contraste compositivo basado en diferencias en el número atómico.

• Espectroscopia de rayos X por dispersión de energía (EDS) – Identifica y cuantifica la composición elemental.

• Modo de bajo vacío o presión variable – Permite la obtención de imágenes de muestras no conductoras o hidratadas sin recubrimiento metálico.

Cambiar entre diferentes modos de imagen Permite el análisis exhaustivo de una sola muestra.

Cómo elegir un microscopio electrónico de barrido (SEM) según la resolución, el aumento y los modos de imagen

Al seleccionar un SEM, considere el equilibrio entre Resolución SEM , Rango de aumento del SEM , y disponible modos de imagen La alta resolución es esencial para la investigación a escala nanométrica. Un amplio rango de aumentos garantiza flexibilidad para diferentes tamaños de muestra, y los múltiples modos de imagen aumentan la versatilidad tanto para la investigación como para aplicaciones industriales.

Cómo Microscopios electrónicos de barrido (SEM) del CIQTEK Excelencia en resolución, ampliación y modos de imagen

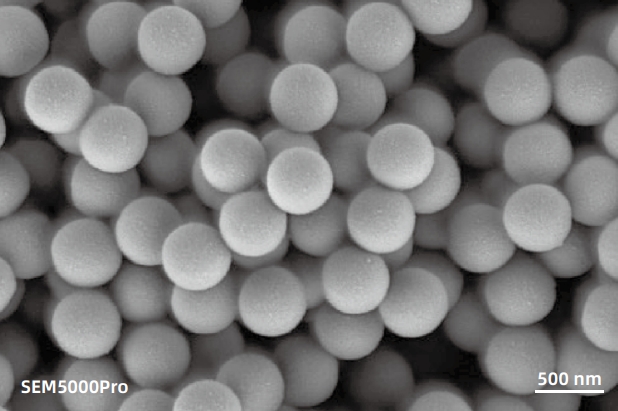

Los microscopios electrónicos de barrido (SEM) CIQTEK alcanzan una resolución a escala nanométrica, lo que permite observar características superficiales ultrafinas con una claridad excepcional. Este nivel de detalle es crucial en campos como la inspección de semiconductores, la investigación de nanomateriales y la fabricación de precisión, donde la precisión a la escala más pequeña determina la calidad de los resultados.

Rango de aumento flexible

Los microscopios electrónicos de barrido (SEM) CIQTEK ofrecen un amplio rango de aumentos, lo que permite transiciones fluidas desde vistas generales con bajo aumento hasta imágenes a nanoescala con aumentos ultraaltos. Esta flexibilidad permite a los investigadores localizar áreas de interés rápidamente y luego ampliar para un examen detallado, todo ello sin pérdida de calidad de imagen.

Múltiples modos de imagen en un solo sistema

Los sistemas SEM CIQTEK integran múltiples modos de imagen, incluyendo imágenes de electrones secundarios para la morfología superficial, imágenes de electrones retrodispersados para el contraste composicional y operación a bajo vacío para muestras no conductoras o sensibles a la humedad. Herramientas analíticas opcionales, como EDS, proporcionan datos de composición elemental. Esta capacidad multimodo permite a los usuarios realizar análisis completos sin cambiar de instrumento.

Alto valor y rentabilidad

Además de su excelencia técnica, los microscopios electrónicos de barrido (SEM) de CIQTEK ofrecen una excelente relación calidad-precio. Al combinar óptica electrónica avanzada, hardware fiable y software intuitivo a un precio competitivo, ofrecemos una de las mejores relaciones rendimiento-costo del mercado. Los laboratorios pueden acceder a tecnología SEM de vanguardia, optimizando al mismo tiempo su presupuesto y eficiencia operativa.
