En los campos de investigación del rendimiento de materiales de alta temperatura y análisis del mecanismo de transición de fase, los métodos tradicionales de calentamiento externo a menudo no logran combinar el control preciso de la temperatura de la microrregión con la observación en tiempo real.
CIQTEK
, en colaboración con el Centro Micro-Nano de la Universidad de Ciencia y Tecnología de China, ha desarrollado un innovador
Solución de chip de calentamiento in situ
Al integrar chips de calentamiento MEMS con microscopios electrónicos de doble haz, esta solución permite un control preciso de la temperatura (desde temperatura ambiente hasta 1100 °C) y el análisis microdinámico de muestras, ofreciendo una nueva herramienta para estudiar el comportamiento de los materiales en entornos de alta temperatura.
Esta solución utiliza
el
Microscopio electrónico de barrido (SEM) de doble haz CIQTEK
y
chips de calentamiento MEMS especializados
Con una precisión de control de temperatura superior a 0,1 °C y una resolución de temperatura superior a 0,1 °C, el sistema también ofrece una excelente uniformidad de temperatura y baja radiación infrarroja, lo que garantiza un análisis estable a altas temperaturas. El sistema admite diversas técnicas de caracterización durante el calentamiento, como la observación de la morfología de microrregiones, el análisis de la orientación cristalina mediante EBSD y el análisis de la composición mediante EDS. Esto permite una comprensión completa de las transiciones de fase, la evolución de la tensión y la migración de la composición bajo efectos térmicos.
El sistema funciona sin romper el vacío, cumpliendo todos los requisitos del proceso para la preparación y caracterización de muestras (EBSD de microrregión in situ).

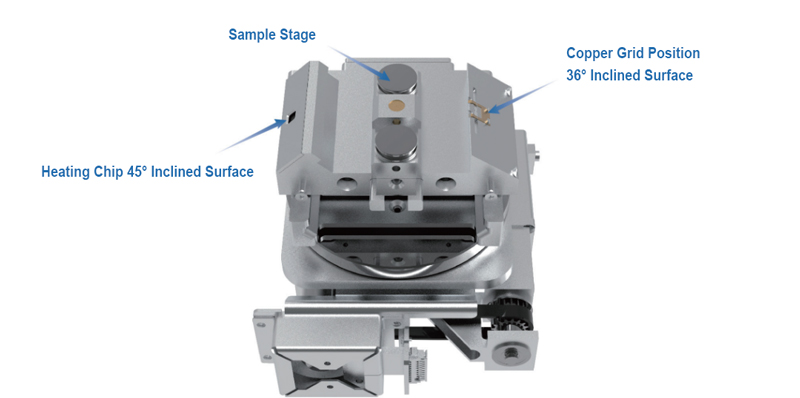

El diseño de flujo de trabajo integrado abarca todo el proceso, desde la preparación de muestras (procesamiento con haz de iones, extracción con nanomanipulador) hasta las pruebas de soldadura y calentamiento in situ. El sistema admite operaciones multiángulo, con un chip de calentamiento de 45° y una rejilla de cobre de 36°, lo que satisface las complejas necesidades experimentales.
El sistema se ha aplicado con éxito en la investigación del rendimiento a alta temperatura de aleaciones, cerámicas y semiconductores, ayudando a los usuarios a obtener conocimientos más profundos sobre las respuestas de los materiales en entornos del mundo real.
26-30 de septiembre, Wuhan | Conferencia Nacional China de Microscopía Electrónica 2025
¡Se exhibirán las ocho principales soluciones de microscopía electrónica de CIQTEK!
Microscopía electrónica de barrido por emisión de campo de ultraalta resolución (FESEM) El CIQTEK SEM5000X Es un FESEM de ultraalta resolución con un diseño optimizado de columna de óptica electrónica, que reduce las aberraciones generales en un 30 % y alcanza una resolución ultraalta de 0,6 nm a 15 kV y 1,0 nm a 1 kV. Su alta resolución y estabilidad lo hacen ventajoso en la investigación avanzada de materiales nanoestructurales, así como en el desarrollo y la fabricación de chips de circuitos integrados semiconductores de nodos de alta tecnología.
Ultraalta resolución Microscopio electrónico de barrido con filamento de tungsteno El CIQTEK SEM3300 Microscopio electrónico de barrido (SEM) Incorpora tecnologías como la óptica electrónica de "supertúnel", detectores de electrones en la lente y lentes de objetivo compuestas electrostáticas y electromagnéticas. Al aplicar estas tecnologías al microscopio de filamento de tungsteno, se supera el límite de resolución de este tipo de microscopio electrónico de barrido (MEB), lo que permite realizar análisis de bajo voltaje que antes solo se podían realizar con MEB de emisión de campo.
Georgia + Microscopio electrónico de barrido con emisión de campo de haz de iones enfocado El Microscopio electrónico de barrido de haz de iones enfocado CIQTEK DB550 (FIB-SEM) Cuenta con una columna de haz de iones enfocado para nanoanálisis y preparación de muestras. Utiliza tecnología de óptica electrónica de "supertúnel", baja aberración y diseño de objetivo no magnético, además de la característica de "bajo voltaje y alta resolución" que garantiza sus capacidades analíticas a escala nanométrica. Las columnas de iones facilitan una Ga + Fuente de iones metálicos líquidos con haces de iones de alta estabilidad y calidad para garantizar la nanofabricación. La DB550 es una estación de trabajo integral de nanoanálisis y fabricación con un nanomanipulador integrado, un sistema de inyección de gas y una interfaz gráfica de usuario intuitiva.
